軟土地區大直徑盾構對鄰近淺基礎建筑物影響研究

文檔作者：羅俊1，金振山2，杜曉偉1 文檔來源： 1．北京科技大學土木與環境工程學院 2．津濱城際鐵路有限責任公司		點擊數：	更新時間： 2025年11月18日
下載地址：點擊這里	文件大?。?2.10 MB 共5頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共5頁]

本文件共5頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?.10 MB 共5頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：軟土地區深基坑不同施工階段綜合支護技術

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

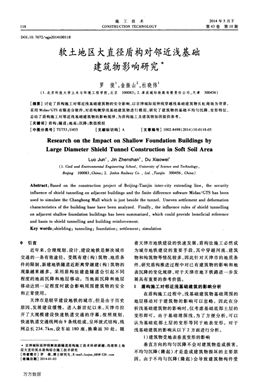

118
施工技術
CONSTRUCTl0N TECHNOLOGY
2014年5月下
第43卷第10期
DOI：10．7672／s舒s2014100118
軟土地區大直徑盾構對鄰近淺基礎
建筑物影響研究木
羅俊1，金振山2，杜曉偉1
(1．北京科技大學土木與環境工程學院，北京100083；2．津濱城際鐵路有限責任公司，天津300456)
[摘要】討論了盾構施工對鄰近淺基礎建筑物的安全影響，以京津城際延伸線穿越淺基礎建筑物長虹商場為背景，
采用Midas／GTS有限差分軟件，對盾構側穿淺基礎建筑物進行模擬，研究了建筑物的基礎不均勻沉降、變形特征，
總結了盾構施工對鄰近淺基礎建筑物的影響規律，為盾構施工及建筑物加固提供參考。
[關鍵詞】盾構；隧道；地基；沉降；數值模擬
[中圖分類號】Tu753；u455 [文獻標識碼]A [文章編號]1002·8498(2014)10_0118_05
Research on the Impact on ShaUow Foundation Buildings by
Large Diameter Shield Tunnel Construction in Soft Soil Area
Lu0 Junl，Jin Zhenshan2，Du XiaOweil
(1．c而以nnd En穢ironmentⅡz E昭inee“ng sc^ooZ，uni穢e邢i￡y礦_sc拓nce口，ld丁kJ|lnoZDgy，
曰e咖昭100083，儺in口；2．以凡6in R口i跏Ⅱ，，Co．，L碰，n口彬n 300456，C^i舳)
Abstract：Based on the construction project of Beijing-Tianjin inter-city extending line， the security
innuence of shield tunneling on a(王jacent buildings and the finite difkrence software Midas／GTS has been
used to simulate the Changhong Mall which is just beside the tunnel． UneVen settlement and defb珊ation
characteristics of the building base have been analyzed． Finally，the innuence rules of shield tunnelling
on adjacent shallow foundation buildings has been summarized，which could provide bene6cial reference
and basis to shield tunnelling and building reinforcement．
Key words：shielding；tunneling；foundation；settlement；simulation
O 引言
近年來，合理規劃、設計、建設地鐵是解決城市
交通的一條有效途徑。受既有建(構)筑物、地質條
件的限制，新建地鐵隧道近距離穿越建(構)筑物的
現象越來越多。采用盾構法建造隧道會引起不同
程度的地面沉降和地層移動。當?shù)孛娉两岛偷貙?
移動達到一定程度時就會影響周圍建筑物的安全
和正常使用。
天津市是較早建設地鐵的城市，但是由于歷史
原因，發展建設緩慢。進入新世紀以來，天津市拉
開了大規模建設快速軌道交通的序幕，按照規劃，
快速軌道交通線網由9條線組成，呈環放式結構，線
網總長234．7km，設車站180座，換乘站30處。隨
+京津城際延伸線解放路隧道盾構施工技術科研課題：淺埋軟土地
層大直徑泥水盾構綜合施工技術研究
[作者簡介]羅俊，博士研究生，E—mail：luojun-68@126．com
[收稿日期】2014ml一03
著天津市地鐵建設的快速發展，盾構法施工必然成
為城市地鐵建設的重要手段，其中穿越河流、建筑
物和構筑物等情況較多，因此針對天津市的地質條
件，研究盾構推進過程中對已有建筑物的影響和地
表沉降的變化規律，對于天津市地下鐵路進一步發
展具有重要的參考價值。
1 盾構施工對鄰近淺基礎建筑的影響分析
在盾構施工過程中，淺基礎建筑物基礎周圍的
地層移動對于建筑物的影響可以忽略。因此在分
析淺基礎建筑物的影響時，僅考慮基礎底部土層的
變形即可。由于基礎埋深淺，為了方便分析，可以
認為基礎底部土層的變形等同于地表變形。對于
淺基礎建筑的影響從以下2方面進行分析。
1)建筑物受地表垂直變形的影響
垂直方向的均勻沉降不會對建筑物造成損害，
不均勻沉降(隆起)才是造成建筑物損壞的主要原
因。由于不均勻沉降(隆起)會導致建筑物構件受
萬方數據
羅俊等：軟土地區大直徑盾構對鄰近淺基礎建筑物影響研究119
剪扭曲破壞。不均勻沉降(隆起)對框架結構造成
的破壞尤其嚴重。地表傾斜則是對底面積小、高聳
的建筑物造成破壞的主要原因。地表傾斜會引起
高聳建筑物的重心產生偏移，使其受力發生變化。
如果傾斜嚴重甚至會導致建筑物折斷或傾倒。另
外對于建筑物裂縫的產生是由于地表沉降曲率有
正負之分，建筑物基礎在地表負曲率的影響下容易
產生八字形裂縫，建筑物基礎在地表正曲率的影響
下容易產生倒八字裂縫。如圖1所示。
吻島睜蘺淘F}乃弋’，—?”一7
圖l建筑物受地表垂直變形影響示意
Fig．1 Impact of bunding by the Verti明l
delbmatiOn of ground
2)建筑物受地表水平變形的影響
建筑物受地表拉伸或壓縮的影響很大。由于
建筑物抵抗拉伸的能力很低，即使較小的拉伸也可
能使其產生裂縫，砌體房屋抵抗拉伸的能力更弱。
地表拉伸變形通常會使建筑物門窗洞口及結合縫
等薄弱部位產生裂縫。地表壓縮變形對建筑物的
破壞主要是使門窗洞口擠成菱形，縱墻或圍墻產生
褶曲或屋頂鼓起，如圖2所示。_■—2————————_——————————r—_
I]口廠]U丫__且口n口
a拉伸變形破壞
● ●
矗了i_彳一一亍’．孔一：．
b壓縮變形破壞
圖2建筑物受地表水平變形影響示意
Fig．2 Impact Of bunding by the horizontaI
defb珊a60n Of grOund
2工程概況
京津城際鐵路延伸線天津至于家堡工程第三
合同段里程cJDKl79+900一CJDKl83+250，全長
3．5km，解放路隧道全長2．8km，隧道最大埋深約
25m。盾構段隧道最小覆土約7．5m，最大覆土約為
15．6m。隧道內最大縱坡20‰，最小為1‰。
長虹商場為地上3層結構，位于新建鐵路京津
城際延伸線天津至于家堡工程里程CJDKl8l+
664．245一CJDKl8l+694．774的右側，基礎為柱下
獨立基礎，基底尺寸為2．0m×2．Om，基礎厚1．5m，
基礎埋深為2．4m。長虹商場主體受力構件為鋼筋
混凝土現澆柱、梁、板，建筑物的縱向柱距為5m共3
跨，總長15m，橫向(即隧道開挖方向)柱距為6m共
5跨，總長30m。隧道結構頂距地面15．13m，隧道
邊緣距離水平最小凈距為6．0m，圖3為長虹商場與
隧道相互位置關系示意。
隧
地面±o ooo苧笪螋道
一墮r一地平獨立藩礎了掘熟’凳’鋤影上： 向
a剖面
『_●?-．下U
r÷長一÷¨@
卜÷虹一j@
卜t商一-@
I卜—}耵寸③
十?，一一一一十⑥
④⑩◎⑩
圖3長虹商場與隧道位置關系示意
Fig．3 Relationship of Changhong MaU and the tⅡnnel
3數值模擬計算
3．1計算假定及模型建立
3．1．1 本次數值模擬分析采用的基本假定
1)地表和各層土呈均質水平層狀分布。
2)施工現場地下水位取2．0m，假定土體孔隙水
不連通流動，本次模擬對地下水采用水土合算處
理，處在地下水位以下土體重度采用浮重度計算。
土體本構模型采用摩爾一庫倫模型。
3)管片襯砌、等代層采用面單元，用線彈性材
料模擬。
4)土體模型的左右前后四面及下表面的邊界
均采用單向鉸支約束，上表面采用自由約束。
5)采用變形協調的方法對建筑物與基礎，基礎
與土體進行計算。
3．1．2建模參數(見表1)
在建模過程中確定數值模型z方向(即隧道左
右寬度)的尺寸可根據Peck沉降槽公式：
形=2．5i
tan[45。一詈】．歷
式中：肜為沉槽半寬；9為土體內摩擦角；z為隧道的
埋深。依據施工現場的地質勘察報告給出的各層
土體內摩擦角進行加權平均后得到內摩擦角，然后
對地表沉槽半寬形進行估算得出形的值為9．14m。
為了在建模過程中有效地消除邊界效應對模型的
影響，選取模型左右寬度尺寸時在盾構隧道軸線的
左側(無建筑物側)取20m，軸線右側(有建筑物側)
取30m。在確定數值模型z方向(即土體豎向厚度)
萬方數據
120 施工技術第43卷
的尺寸時可根據地基基礎分層總和法理論公式：
。0日i·盯f
3 2己—i_一’盯i 2 aipo
‘=l —s‘
式中：皿為土層厚度；礦。為不同土層的附加應力值；
E。i表示的是不同土層的壓縮模量；p。表示的是基底
附加應力。建筑物基礎的厚度危=2m，選取15倍的
基礎厚度處的土體，即30m深處的土體，此處土體
的附加應力系數a已經很小，在此處土體以下的土
體變形對基礎沉降量的影響很小，可以忽略，因此
在選取土體豎向厚度時，選取厚度為40m，這樣完全
可以滿足數值模型計算精度的要求。模型將模擬
40環管片，每環寬1．5m，數值模型)，方向(即沿隧
道縱向)的尺寸取60m，建筑物位于開挖面后15m。
數值模型的土體本構關系采用摩爾一庫倫模型，
建筑物采用彈性模型，該建筑為框架結構，其柱和
梁采用梁單元模擬，基礎采用實體單元，盾構殼體
和襯砌則用板單元來模擬。模型的邊界條件設定
為：隧道開挖的前后兩面限制u。，隧道開挖方向側
面限制u。，土體底部限制u：，土體上表面不加限制。
建筑物與土體之間采用布爾差集運算使其接觸面
耦合。有限元模型網格采用自由網格劃分。在模
型上施加自重荷載，考慮建筑物的自重等效為在土
體上施加30kN／m2的均布荷載。圖4為GTs建立
的三維數值模型。
a：￡體網格劃分i糟矽b建筑物三維模型c隧道管片網格劃分
圖4有限元模型網格劃分
Fig．4 Finite elemeⅡt modeI mesh partiti0Ⅱ
Midas／GTs模擬盾構隧道的施工主要計算步驟
如下。
1)計算初始應力場，各單元節點初始位移
置零。
2)隧道開挖，“鈍化”第1環土體單元，釋放荷
載30％。
3)“激活”盾殼，隧道開挖，釋放荷載30％。
4)“鈍化”第2環土體單元，釋放荷載30％。
5)當盾尾通過第l環后，“激活”管片單元，釋
放荷載40％。
依次循環上述步驟直至隧道開挖結束。GTs就
是通過對開挖土體單元、盾構殼體單元以及襯砌單
元激活和鈍化來模擬盾構施工引起的土體沉降對
建筑物的影響。
3．2基礎不均勻沉降分析
為了方便分析模擬結果，選取隧道開挖方向中
點處即距開挖面30m處為觀測面。為研究盾構隧
道施工對長虹商場基礎的不均勻沉降，將選取A1，
A6，D1，D6建筑物四周角落地表的4個點進行分
析。建筑物4個基礎點隨盾構推進距離沉降量如圖
5所示。囊一‘ 推進距離／m
圖5 建筑物4個基礎點隨盾構推進距離沉降量
Fig．5 Settlement of four monitoring poiⅡts
of buiIding by shield propuIsion
從圖5中可以看出建筑物基礎開始沉降是從隧
道開挖到8m以后開始。由于盾構開挖開始引起的
地表上隆現象基礎點A6，D6剛開始出現了向上的位
移，但變化數值很小，位移<4mm，而A1，D1則未受影
響。隨著隧道開挖越來越接近建筑物，基礎點A6，D6
開始出現了沉降，D1，D5并無太明顯變化。隧道不斷
向前推進，基礎點A6，D6受到的影響越來越明顯，兩
點的沉降量隨之增大。另外的2個基礎點也受到影
響，開始出現沉降，沉降量越來越大，但沉降量都在
萬方數據
羅俊等：軟土地區大直徑盾構對鄰近淺基礎建筑物影響研究12l
10mm左右。當隧道開挖到20m時基礎點A6，D6出
現很大的沉降量，直到隧道完全通過建筑物這兩點的
變化量達到穩定的狀態。通過圖中沉降量曲線的變
化可以看出，基礎的沉降變化主要是集中在盾構隧道
通過建筑物這一區間內。由于A6，D6基礎點是近隧
道點，所以這2個點出現的沉降量最大。通過計算
A6點與D6點沉降量的差值為32．37lmm，Al點與
Dl點沉降量的差值為31．981mm。這就說明建筑物
基礎出現了不均勻沉降。
由于建筑物建筑年代較久對土體產生了一定
壓縮，按照《建筑地基基礎設計規范》GB50007—
2011中框架結構沉降差允許值的中低壓縮性規定
0．002L(L為相鄰柱兩側點間距離)來計算，得到的
相鄰柱最大沉降差值10．79mm>0．002×5 000mm
=10mm超出了規范要求，建筑物可能會出現破壞。
3．3建筑物傾斜分析
建筑物的傾斜可分為石方向(隧道斷面方向)
和y方向(隧道開挖方向)2種，戈方向的傾斜可以
通過Q，=(曰?-．-響)／￡，(Q，為茗方向傾斜率，B?，
曰柵分別為⑥軸上基礎最大沉降量和最小沉降量，L，
為菇方向建筑物基礎之間的水平距離，取15m)計算
得到。同樣)，方向的斜率可由Q，=(Bmax．Bmin)／
L，(Q，為y方向傾斜率，日一，曰曲分別為④軸上基礎
最大沉降量和最小沉降量，L，為y方向建筑物基礎
之間的水平距離，取30m)計算得到。
由表2中數據表明，當隧道推進到60m時，長
虹商場在石方向傾斜率達到0．22％，當盾構隧道推
進到24m時在)，方向建筑物傾斜達到O．05％?！督?
筑地基基礎設計規范》要求當建筑物高度低于24m
時，建筑物的傾斜率允許值為0．4％。由此可得，盾
構隧道施工對長虹商場在石，y方向的整體傾斜都在
允許范圍內。
3．4建筑物構件內力分析
通過GTS數值模擬結果可以得出建筑物結構
構件的應力云圖和各個柱梁的軸力變化。選取最
靠近隧道開挖的④軸上的①，③，⑥號柱進行內力
分析，模擬計算出來的內力數據通過內力曲線圖將
其趨勢表示出來。
由框架結構構件的第一主應力云圖可以看出
構件單元的拉應力集中區域。隨著隧道的開挖，拉
應力在建筑物的左側，主要集中在梁柱節點處。
1)柱的受力分析
選取建筑物第1層靠近隧道的④軸上的⑥，③，
①號柱為計算對象，其軸心拉應力隨盾構推進距離
的變化情況如圖6所示。
墨2．8
斡
就
輯色全O 6 12 18 24 30 36 42 48 54 6(
推進距離／m
—m6
·．-A3 —咄1
圖6④軸底層柱子軸心應力變化曲線
Fig．6 curves of axiaI(薊tensne stress
wim propubion distance
通過軸心應力變化曲線可以看出，軸心拉應力
在盾構開始時沒有變化，當開挖到15m時出現變
化，且A6，A3拉力開始增大，A1變化不大，隨著盾
構的推進，A6，A3增大的幅度也變大，A1出現了變
小的趨勢。分析原因可能是由于在開挖的影響下
導致建筑物傾斜，原來的拉應力轉化為與之相連的
梁和樓板的彎矩和剪力，致使其軸力變小。當盾構
推進到30m時，A6，A3軸力開始有變小的趨勢，而
A1開始慢慢增大。
開挖到45m時A1，A3趨于穩定，A6達到最大。
當盾構推進到60m時3點的軸力都不再變化。
長虹商場的梁柱采用的是C25混凝土，因此其
軸心抗拉強度為Z。=1．78MPa，而軸心應力變化曲
線圖中顯示拉應力變化范圍在1．7—2．7MPa，對于
這些應力集中且變化較大的地方可能會出現裂縫。
2)梁受力分析
選取與建筑物首層A3處的柱子相鄰的梁進行
受力情況分析，得出該梁的扭矩變化以及彎矩變
化，如圖7所示。
由圖7a可以看出，隨著盾構隧道的開挖A3柱
表2基礎沉降及傾斜率
Table 2 Founda吐on settlement and incline rate
萬方數據
122 施工技術第43卷
6
4
2
O
一2
—4
6
8
10
12
200
160
120
80
40
=≮—_聲、／
10 20、30 40／50 6
V
推進距離／m
a扭矩
一縱粱
一橫梁
：贛羹
算，隧道鄰近建筑由于盾構施工引起的基礎不均勻
沉降差超過了規范允許范圍，建筑物可能會出現破
壞并影響其正常使用。對其軸力分析可以看出，建
筑物的梁柱采用的是c25混凝土，因此其軸心抗拉
強度為^=1．78MPa，而軸心拉應力的變化范圍在
1．7—2．7MPa，對于這些應力集中且變化較大的地
方可能會出現裂縫，需要在施工過程中采取防護措
施，以保證建筑物正常使用。
參考文獻：
[1] 陳饋，洪開榮，吳學松．盾構施工技術[M]．北京：人民交通出
版社，2009．
[2]何川．盾構隧道結構設計及施工對環境的影響[M]．成都：西
南交通大學出版社，2007．
[3] Peck R B．Deep excavadons and tunneling in soft ground[c]／／
Conference on Soil Mech蛐ics 蜘d Foundation Engineering，
1969：225-290．
[4] 夏元友，張亮亮，王克金．地鐵盾構穿越建筑物施工位移的數
值分析[J]．巖土力學，2008，29(5)：1411一1414．
[5] 朱逢斌，楊平，oNG c w．盾構隧道開挖對鄰近樁基影響數值
分析[J]．巖土工程學報，2008，30(2)：298-302．
[6]宋衛東，陳瑞宏，杜建華，等．北京地鐵lO號線國貿-雙井區間
土壓平衡盾構施工數值模擬研究[J]．巖石力學與工程學報，
2008，27(2)：340l-3407．
[7] 孫英偉．大型泥水盾構施工參數三維數值模擬[J]．建筑機械
化．2007(5)：41_43．
