人民日報社報刊綜合業務樓深基坑監測技術方案分析

文檔作者：潘建偉，李哲琳，王勇文檔來源：中國新興建設開發總公司		點 擊數：	更新時間： 2025年11月13日
下載地址：點擊這里	文件大小： 947.50 KB 共4頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共4頁]

本文件共4頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?47.50 KB 共4頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：軟弱地基堆載預壓加固處理分析

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

３０
施　工　技　術
ＣＯＮＳＴＲＵＣＴＩＯＮ ＴＥＣＨＮＯＬＯＧＹ
２０１４ 年３ 月下
第４３ 卷　第６ 期
ＤＯＩ：１０?? ７６７２／ ｓｇｊｓ２０１４０６００３０

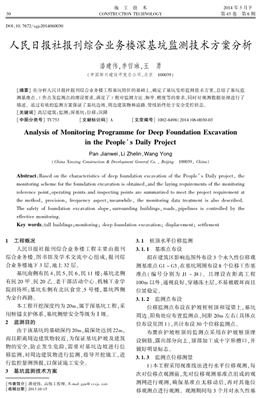

人民日報社報刊綜合業務樓深基坑監測技術方案分析
潘建偉，李哲琳，王　勇
（中國新興建設開發總公司，北京　１０００３９）
［摘要］ 在分析人民日報社報刊綜合業務樓工程基坑特征的基礎上，確定了基坑變形監測技術方案，總結了基坑監
測基準點、工作點及監測點的埋設要求，滿足了工程對監測方法、頻率、精度等的要求，同時對觀測數據處理進行了
描述。通過有效的監測方案保證了基坑邊坡、周邊建筑物和道路、管線始終處于安全受控狀態。
［關鍵詞］ 高層建筑；監測；深基坑；位移；沉降
［中圖分類號］ ＴＵ７５３ ［文獻標識碼］ Ａ　　　?。畚恼戮幪?hào)］ １００２?８４９８（２０１４）０６?００３０?０３
Ａｎａｌｙｓｉｓ ｏｆ Ｍｏｎｉｔｏｒｉｎｇ Ｐｒｏｇｒａｍｍｅ ｆｏｒ Ｄｅｅｐ Ｆｏｕｎｄａｔｉｏｎ Ｅｘｃａｖａｔｉｏｎ
ｉｎ ｔｈｅ Ｐｅｏｐｌｅ’ｓ Ｄａｉｌｙ Ｐｒｏｊｅｃｔ
Ｐａｎ Ｊｉａｎｗｅｉ，Ｌｉ Ｚｈｅｌｉｎ，Ｗａｎｇ Ｙｏｎｇ
（Ｃｈｉｎａ Ｘｉｎｘｉｎｇ Ｃｏｎｓｔｒｕｃｔｉｏｎ ＆ Ｄｅｖｅｌｏｐｍｅｎｔ Ｇｅｎｅｒａｌ Ｃｏ． ， Ｂｅｉｊｉｎｇ?。保埃埃埃常?， Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｂａｓｅｄ ｏｎ ｔｈｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ ｄｅｅｐ ｆｏｕｎｄａｔｉｏｎ ｅｘｃａｖａｔｉｏｎ ｏｆ ｔｈｅ Ｐｅｏｐｌｅ’ｓ Ｄａｉｌｙ ｐｒｏｊｅｃｔ， ｔｈｅ
ｍｏｎｉｔｏｒｉｎｇ ｓｃｈｅｍｅ ｆｏｒ ｔｈｅ ｆｏｕｎｄａｔｉｏｎ ｅｘｃａｖａｔｉｏｎ ｉｓ ｏｂｔａｉｎｅｄ，ａｎｄ ｔｈｅ ｌａｙｉｎｇ ｒｅｑｕｉｒｅｍｅｎｔｓ ｏｆ ｔｈｅ ｍｏｎｉｔｏｒｉｎｇ
ｒｅｆｅｒｅｎｃｅ ｐｏｉｎｔ，ｏｐｅｒａｔｉｎｇ ｐｏｉｎｔｓ ａｎｄ ｉｎｓｐｅｃｔｉｎｇ ｐｏｉｎｔｓ ａｒｅ ｓｕｍｍａｒｉｚｅｄ ｔｏ ｍｅｅｔ ｔｈｅ ｐｒｏｊｅｃｔ ｒｅｑｕｉｒｅｍｅｎｔ ａｔ
ｔｈｅ ｍｅｔｈｏｄ， ｐｒｅｃｉｓｉｏｎ， ｆｒｅｑｕｅｎｃｙ ａｓｐｅｃｔ，ｍｅａｎｗｈｉｌｅ， ｔｈｅ ｍｏｎｉｔｏｒｉｎｇ ｄａｔａ ｔｒｅａｔｍｅｎｔ ｉｓ ａｌｓｏ ｄｅｓｃｒｉｂｅｄ．
Ｔｈｅ ｓａｆｅｔｙ ｏｆ ｆｏｕｎｄａｔｉｏｎ ｅｘｃａｖａｔｉｏｎ ｓｌｏｐｅ，ｓｕｒｒｏｕｎｄｉｎｇ ｂｕｉｌｄｉｎｇｓ，ｒｏａｄｓ，ｐｉｐｅｌｉｎｅｓ ｉｓ ｃｏｎｔｒｏｌｌｅｄ ｂｙ ｔｈｅ
ｅｆｆｅｃｔｉｖｅ ｍｏｎｉｔｏｒｉｎｇ．
Ｋｅｙ ｗｏｒｄｓ：ｔａｌｌ ｂｕｉｌｄｉｎｇｓ；ｍｏｎｉｔｏｒｉｎｇ； ｄｅｅｐ ｆｏｕｎｄａｔｉｏｎ ｅｘｃａｖａｔｉｏｎ； ｄｉｓｐｌａｃｅｍｅｎｔ； ｓｅｔｔｌｅｍｅｎｔ
［作者簡介］ 潘建偉， 高級工程師， Ｅ?ｍａｉｌ：ｐｊｗ＠ ｃｘｘｊｓ． ｃｏｍ ［收稿日期］ ２０１３?１０?１５
１　工程概況
人民日報社報刊綜合業務樓工程主要由報刊
綜合業務樓、圖書館及學術交流中心組成，報刊綜
合業務樓地下３ 層，地上３２ 層。
基坑南側有民４，民５，民６，民１１ 樓；基坑北側
有民２０ 甲、民２０ 乙、老干部活動中心、機械工業學
院招待所；基坑?xùn)|側有北區食堂、５ 號樓，基坑西側
為金臺西路。
本工程開挖深度約為２０ｍ，屬于深基坑工程，采
用樁錨支護體系，基坑側壁安全等級為Ⅰ級。
２　監測目的
由于該基坑的基礎深約２０ｍ，最深處達到２２ｍ，
而且距離周邊建筑物較近，為保證基坑護坡及建筑
物的安全，防止發生危險，需要對基坑邊坡進行位
移監測，對周邊建筑物進行監測，指導開挖施工，進
行監控量測預報，以保證施工安全。
３　基坑監測技術方案
３?? １　樁頂水平位移監測
３?? １?? １　基準點布設
擬在建筑區影響范圍外布設３ 個永久性位移觀
測基準點Ｇ１ ～ Ｇ３，在基坑周圍布設８ 個位移工作基
準點（編號分別為Ｊ１ ～ Ｊ８）。且埋設在距離工程
１００ｍ 以外，通視良好，穿越凍土層，不易被破壞而且
位置穩定。
３?? １?? ２　監測點布設
位移監測點布設在護坡樁樁頂和冠梁上，基坑
周邊、陽角處應布置監測點，間距２０ｍ 左右（具體點
位布設見圖１），共計布設３０ 個位移監測點。
布置在護坡樁頂?shù)谋O(jiān)測點采用在護坡樁頂埋
設鋼筋，露出部分向上，頂部加工成十字形槽口，并
做好明顯標志。
３?? １?? ３　監測點位移測量
１）本工程采用視準線法進行水平位移觀測，每
次對位移點觀測前，先對位移觀測基準點組成的觀
測網進行觀測，確?；鶞?zhǔn)點無移動后，再對其他位
移觀測點進行觀測。觀測期間每３ 個月對永久性基
２０１４ Ｎｏ． ６ 潘建偉等：人民日報社報刊綜合業務樓深基坑監測技術方案分析 　３１
圖１　基坑監測點布置示意
Ｆｉｇ． １?。停铮睿椋簦铮颍椋睿?ｐｏｉｎｔｓ ｌａｙｏｕｔ ｏｆ ｆｏｕｎｄａｔｉｏｎ ｅｘｃａｖａｔｉｏｎ
準點和工作基準點聯測１ 次，檢查工作基準點的穩
定性。
２）監測周期為開挖階段，每１ ～３ｄ 觀測１ 次，二
級開挖階段，改為１ｄ 觀測１ 次，基坑開挖完畢穩定
后，墊層施工階段改為每３ ～７ｄ 觀測１ 次，施工進行
到地下室階段，根據位移量，逐漸延長監測周期，主
體結構出±０?? ００ 后，再次延長監測周期，基坑回填
完畢后，停止監測。
監測期間變形加速或明顯增大時，增加監測頻
率。如果發生位移異常，立即采取措施，增加錨桿
密度或深度等。若邊坡有坍塌危險，應回填基坑護
坡等。
３）位移觀測等級按四等三角的觀測精度要求
執行，儀器采用ＳＥＴ２１０ 全站儀，精度為１″，２ 個測
回。并且采用相同的觀測路線和觀測方法，固定觀
測人員、儀器和設備。
４）觀測過程中，如果基坑頂部側向位移達到開
挖深度的４‰時，應采用有效的處理措施。
３?? ２　樁頂及周邊建筑物豎向位移監測
３?? ２?? １　沉降基準點布設
本工程沉降監測采用獨立高程系統，在建筑場
區１００ｍ 以外地面上埋設３ 個基準點?；鶞?zhǔn)點處挖
孔深度超過凍土層，然后用混凝土回填至地面，將
水準點埋設在孔中央，露出測點，周圍用混凝土固
定牢，并做好明顯標志。
基準點測量參考國家二等水準測量技術要求，
將基準點布設成控制網，對控制網進行二次聯測，
再利用測量平差軟件對控制網進行數據處理，計算
出所有基準點高程，各項精度指標滿足規范要求
后，基準點可作為本次基坑豎向位移監測以及基坑
周邊建筑物沉降監測的起算點。
３?? ２?? ２　沉降監測點布設
１）對基坑周邊樁頂上布設的水平位移觀測點
進行沉降觀測，將基坑周邊布設的監測點與基準點
組成一個附和水準線路。
２） 建筑物上的監測點布設在首層室外的
±０?? ００樓板四周（見圖２）。
圖２　基準點及觀測點埋設示意
Ｆｉｇ． ２?。蹋幔椋睿?ｏｆ ｒｅｆｅｒｅｎｃｅ ｐｏｉｎｔｓ ａｎｄ ｉｎｓｐｅｃｔｉｎｇ ｐｏｉｎｔｓ
周邊建筑物共計布設５７ 個監測點，具體如圖１
所示。布設監測點的地方用沖擊鉆在墻柱上打孔，
然后用手錘將Ｌ 形測點打入孔洞內，露出測頭，安
好測點，再用水泥砂漿填實，并做好明顯標志。
３?? ２?? ３　監測點沉降測量
１）周邊建筑物上的監測點從基坑開挖前一周
左右開始監測，基坑開挖階段，每周測量１ 次，二級
開挖階段，改為每３ ～５ｄ 測量１ 次，施工進行到地下
室階段，根據位移量，逐漸延長監測周期，主體結構
出±０?? ００，再次延長監測周期，基坑回填完畢后，即
可停止監測。如果發現沉降異常，則隨時增加測量
次數，并提出補救措施。
２）基準點測量采用一級水準測量方法，建筑物
測量嚴格按國家二級水準測量規范進行測量。表１
為一、二等水準測量的技術要求。沉降觀測采用單
路線往返觀測，采用ＮＡ２ 型水準儀，固定觀測人員、
儀器和轉點尺墊。
表１　一、二等水準測量的技術要求
Ｔａｂｌｅ １?。裕澹悖瑁睿椋瘢酰?ｒｅｑｕｉｒｅｍｅｎｔ ｏｆ ｆｉｒｓｔ ａｎｄ
ｓｅｃｏｎｄ ｃｒｉｔｅｒｉｏｎ ｍｏｎｉｔｏｒｉｎｇ ｍｍ
等級
附合或環
線閉合差
監測點測站
高差中誤差
檢測已測測
段高差
一等≤０?? １８ Ｎ ≤０?? １５ ≤０?? ４５ Ｎ
二等≤０?? １８ Ｎ ≤０?? ５０ ≤１?? ５ Ｎ
　注：Ｎ 為測站數
　?。常y量視線長度≤５０ｍ，前后視距差≤２?? ０ｍ，前
后視距累計差≤３?? ０ｍ，視線高度（下絲讀數）≥３?? ０ｍ。
?。常?施工技術 第４３ 卷
４）測站觀測順序。往測奇數測站：后?前?前?
后，往測偶數測站：前?后?后?前，返測時，奇、偶測站
照準標尺的順序分別與往測偶、奇測站相同。表２
為測站觀測限差。
５）水準觀測各項限差均需符合要求。
表２　測站觀測限差
Ｔａｂｌｅ ２　Ｌｉｍｉｔａｔｉｏｎ ｏｆ ｔｈｅ ｍｏｎｉｔｏｒｉｎｇ ｓｔａｔｉｏｎ ｍｍ
等級
基輔分劃
讀數差
基輔分劃
所測高差
檢測間歇
點高差
一等≤０?? ３ ≤０?? ５ ≤０?? ７
二等≤０?? ５ ≤０?? ７ ≤１?? ０
３?? ３　基坑周邊建筑傾斜、水平位移監測
１）根據本工程監測現場條件以及監測效率等
問題，采用差異沉降推算法進行傾斜位移觀測。按
照監測的各個建筑的沉降觀測數據，計算出各個監
測點之間的差異值，利用相似三角形原理推算出建
筑頂部的傾斜值。
２）本工程采用細部法進行水平位移觀測。為
滿足水平位移觀測的精度要求，在基坑變形范圍外
埋設４ 個基準點觀測墩，相應的在基坑周邊建筑上
分別埋設３ ～５ 個水平位移觀測點。
每次測量時布設附合導線，以基準點為起算
點，按照方向觀測法進行觀測；同時采用雙極坐標
法測定水平位移觀測點的坐標數據。測量結束后，
編制水平位移監測成果表。
３?? ４　基坑及周邊建筑監測周期
１）基準點聯測每個月觀測１ 次，預計觀測半
年，共計６ 次。
２）觀測過程中如遇暴雨、地震、停工復工、差異
沉降值、位移觀測值過大等情況應及時觀測。
３）當沉降觀測點每天（２４ｈ） 連續沉降量超過
１ｍｍ；基坑累計位移量≥４‰Ｈ（Ｈ 為開挖深度）或位
移速率連續３ｄ≥２?? ５ ～ ５?? ０ｍｍ／ ｄ，判定邊坡進入預
警狀態。
４）基坑邊坡變形和形變是否進入穩定階段，應
由沉降量與時間關系曲線判定， 若沉降速度＜
０?? ０１ｍｍ／ ｄ（每１００ｄ 沉降量≤１ｍｍ），位移速度＜
０?? １ｍｍ／ ｄ，可認為進入穩定階段。
４　監測數據整理及分析
４?? １　數據整理方法
由于各種不可預見因素的存在，外業測量所得
的原始數據具有一定的離散性。首先檢查外業記
錄是否合格，不合格的要重測。合格后，還要進行
誤差分析，利用回歸分析和歸納整理等的分析處理
后，才能對監測分析成果進行利用，計算出各點的
變形量，最后進行變形分析，繪制變形曲線，對建筑
物進行變形預測，得出一定結論，并根據合格數據
形成監測的日表、周報、月報，在全部監測工程結束
后最終形成監測總報告。
４?? ２　數據整理及分析
本工程基坑監測數據較多，這里取變形沉降較
明顯的Ｗ３ 號監測點數據進行整理分析，此監測點
位于基坑陽角部位，數據具有一定的代表性。第１，
５，１０，１５，２０，２５，３０，３５，４０，４５，５０，５５，６０，６５，７０ 次
Ｗ３ 號監測點沉降值分別為：０，０?? ６８，１?? ４０，０?? ９５，
１?? ５１， ２?? １０， ３?? １０， ３?? ６３， ４?? ０１， ４?? ５８， ５?? １１， ４?? ９９，
４?? ３６，３?? ９４，４?? ３９ｍｍ。第１，５，１０，１５，２０，２５，３０，３５，
４０，４５，５０，５５，６０，６５，７０ 次Ｗ３ 號監測點樁頂位移分
別為：０，０?? ８０，１?? ６０，２?? ６０，３?? ９０，５?? １０，６?? ３０，７?? ３０，
８?? ００，８?? ４０，９?? ６０，９?? ９０ｍｍ。由以上監測數據整理可
得Ｗ３ 號監測點沉降和樁頂水平位移變化曲線如圖
３ 所示。
圖３?。祝?號監測點變化曲線
Ｆｉｇ． ３　Ｃｈａｎｇｉｎｇ ｃｕｒｖｅｓ ｏｆ ｍｏｎｉｔｏｒｉｎｇ ｐｏｉｎｔ Ｗ３
從圖３ａ 可知，Ｗ３ 號監測點樁頂水平位移隨著
基坑開挖進程逐漸增加，進入冬季后樁頂位移并未
有明顯增長，而是基本趨于穩定，可能與北側坑壁
受到陽光照射，凍脹作用不明顯有關。隨著基坑趨
于穩定，樁頂水平位移變化也趨于平緩，施工過程
中樁頂水平位移量偏小，最大為９?? ９０ｍｍ。
監測點的豎向沉降總體偏小，但與水平位移具
有相似的發展階段特征。在基坑開挖過程中，監測
點豎向位移經歷了幾次發展，但總體位移量并不
大，最大值僅約５?? １１ｍｍ。
５　結語
本文在分析人民日報社報刊綜合業務樓工程
基坑特征的基礎上，確定了基坑變形監測技術方
案，總結了本基坑監測基準點、工作點及監測點的
　　　?。ㄏ罗D(zhuǎn)第７４ 頁）
?。罚?施工技術 第４３ 卷
度偏差≤２ｍｍ／ ｍ，總偏差≤１８ｍｍ，暗裝風管位置應
正確，不得出現明顯偏差。風管安裝前在安裝現場
進行預拼裝，根據要求設置橫擔位置，再根據橫擔
位置用線墜在吊頂找吊桿打眼位置，使風管走向準
確，安裝無偏差，保證風管安裝后無扭曲現象，連接
風管時兩節風管之間要放置密封膠條，密封膠條要
有一定的防火性能，密封膠條放置要保持平整、緊
密、飽滿，不得出現搭接縫隙。法蘭墊料厚度為３ ～
５ｍｍ， 法蘭墊料采用對接接口和階梯形接口
（見圖５）。
圖５　法蘭墊料接頭示意
Ｆｉｇ． ５?。疲欤幔睿纾?ｊｏｉｎｔ
角鋼法蘭連接時，接口應對齊，法蘭墊料應連
續且不應變形，并在中間位置。螺栓應與風管材質
相對應，緊固螺栓應用力均勻且螺母應在同側。共
板法蘭風管四角處的角件與法蘭四角接口應牢固，
不得有松動。法蘭四角連接處、風管鐵皮拼接縫內
外面均需涂抹密封膠，防止接縫處漏風。法蘭端面
粘貼密封膠條，在法蘭四角螺栓緊固后，方可安裝
彈簧夾，彈簧夾應保持一定強度，不得松動，兩彈簧
夾間距要小于１５０ｍｍ，彈簧夾應均勻分布，最外端
的彈簧夾距風管邊緣應＜１００ｍｍ。
４　風管嚴密性檢查驗收
４． １　漏光檢測
本工程漏光檢測采用１００Ｗ 手持照明燈，檢測
在夜間黑暗環境中，照明燈置于風管內側。檢測光
源應在風管內部緩慢移動，另一側進行觀察，并做
好相應記錄［６］ 。經檢測風管漏光檢測符合相關規
范要求。
４． ２　漏風量檢測
把測試風管段封閉起來，使用風管漏風測試儀
進行測試。首先將風管測試段和測試的風機送風
軟管連接起來，再把測試儀上的壓力計與風管測試
段引出一條小軟管相連，然后啟動測試儀的風機，
使無級調整風機的轉速由慢至快，風管測試段的壓
力也隨之升高， 當壓力升高至測試所需的壓力
５００Ｐａ 時，使之穩定。這時測試段的漏風量等于風
機的補充風量，在測試儀的壓力計上直接顯示負壓
讀數。
測試段漏風量計算公式為：
Ｑ ＝ ＦａＰρ （３）
式中：Ｑ 為測試段漏風量；Ｆ 為風機送風管的截面面
積；ａ 為流量系數，取０． ９７５；Ｐ 為傾斜壓力計顯示的
負壓；ρ 為空氣密度，?。保?２９３ｋｇ／ ｍ３。
根據測試段風管的面積，計算單位面積漏風
量，計算結果完全滿足《通風與空調工程施工質量
驗收規范》ＧＢ５０２４３—２００２ 關于漏風量的要求。
５　結語
本文結合人民日報社報刊綜合業務樓工程對
鍍鋅鋼板風管從施工圖深化設計、制作、運輸、安裝
等各環節影響鍍鋅鋼板風管嚴密性的原因進行分
析，并制定相應的解決措施，通過實踐驗證，相應控
制措施取得較好效果，風管嚴密性滿足相關規范規
定，提高了工程的施工質量，為以后類似工程的通
風與空調系統施工提供借鑒和指導。
參考文獻：
［ １ ］　孫廣鑄． 金屬風管無法蘭連接［Ｊ］． 內蒙古科技與經濟，２００６
（５）：１１１?１１３．
［ ２ ］　上海市安裝工程有限公司． ＧＢ５０２４３—２００２ 通風與空調工程
施工質量驗收規范［Ｓ］． 北京：中國計劃出版社，２００２．
［ ３ ］　林文華，李華林． 薄鋼板風管保溫中常出現的問題［Ｊ］． 山西
建筑，２００４，３０（５）：７６?７７．
［ ４ ］　中國建筑科學研究院． ＧＢ５０７３８—２０１１ 通風與空調工程施工
規范［Ｓ］． 北京：中國建筑工業出版社，２０１２．
［ ５ ］　中國安裝協會． ＪＧＪ１４１—２００４ 通風管道技術規程［Ｓ］． 北京：
中國建筑工業出版社，２００４．
［ ６ ］　李毅． 淺談金屬風管的制作技術［Ｊ］． 科技與企業，２０１１（８）：
４７ ?４８．
??????????????????????????????????????????
（上接第３２ 頁）
埋設要求，監測方法、頻率、精度要求等內容，同時
對觀測數據處理進行了相應描述。通過有效的監
測方案保證了基坑邊坡、周邊建筑物和道路、管線
始終處于安全受控狀態。
參考文獻：
［ １ ］　韋林翔． 某深基坑支護設計與施工［Ｊ］． 科技創新導報，
２０１０（６）：７５．
［ ２ ］?。牵拢担埃矗梗贰玻埃埃?建筑基坑工程監測技術規范［Ｓ］． 北京：中國
計劃出版社，２００９．
［ ３ ］　王朔，王永哲． 深基坑工程安全監測方案設計［Ｊ］． 中小企業
管理與科技（下旬刊）， ２００９（８）：１４８?１４９．
［ ４ ］　吳泳川，陳琦． 深基坑工程中現場監測的回顧與展望［Ｊ］． 天
津城市建設學院學報，２００１（２）： ８８?９０，１０８．
［ ５ ］　張建春，張建成，郭昭，等． 深基坑開挖工程監測實錄［Ｊ］． 巖
土工程師，１９９８，１０（４）： ３１?３７．
［ ６ ］　陳輝． 簡析深基坑監測方案［Ｊ］． 施工技術，２００９，３８（Ｓ１）：
２２６?２２８．
［ ７ ］　劉艷． 深基坑監測技術及進展［Ｊ］． 山西建筑， ２００７， ３３
（３２）：１１７?１１８．

網友評論 more

建筑安全論文最新內容

11-13
