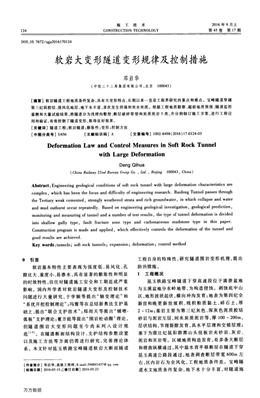

124
施工技術
CONSTRUCTl0N TECHNOLOGY
2016年9月上
第45卷第17期
DOI：10．7672／s西s2016170124
軟巖大變形隧道變形規律及控制措施
鄧啟華
(中鐵二十二局集團有限公司，北京100043)
[摘要】軟巖隧道工程地質條件復雜，具有大變形特點，長期以來一直是工程界研究的重點和難點。寶峰隧道穿越
第三紀弱膠結、強風化地層，地下水豐富，多次發生坍塌和突水突泥。根據工程地質勘察、超前地質預報、隧道監控
量測和大量試驗結果，將隧道分為淺埋溝壑型、斷層破碎帶型和炭質泥巖3類，并分別制訂施工方案，進行工程應
用和驗證，有效控制了隧道變形，取得良好效果。
【關鍵詞]隧道工程；軟巖隧道；膨脹性；變形；控制方法
[中圖分類號]U456 [文獻標識碼]A [文章編號]1002—8498(2016)17-0124-03
Deformation Law and Control Measures in Soft Rock Tunnel
with Large Deformation
Deng Qihua
(China Railway 22nd Bureau Group Go．，￡td．，Beijing 100043，China)
Abstract：Engineering geological conditions of soft rock tunnel with large deformation characteristics are
complex，which has been the focus and difficulty of engineering research．Baofeng Tunnel passes through
the Tertiary weak cemented，strongly weathered strata and rich groundwater，in which collapse and water
and mud outburst occur repeatedly．Based on engineering geological investigation，geological prediction，
monitoring and measuring of tunnel and a number of test results，the type of tunnel deformation is divided
into shallow gully type，fault fracture zone type and carbonaceous mudstone type in this paper．
Construction program is made and applied，which effectively controls the deformation of the tunnel and
good resuhs are achieved．
Key words：tunnels；soft rock tunnels；expansion；deformation；control method
0 引言
軟巖基本特性主要表現為強度低、易風化、孔
隙比大、重度小、易滲水，具有顯著的膨脹性和明顯
的時效特性，往往對隧道施工安全和工期造成嚴重
影響。國內外學者對軟巖隧道大變形及控制技術
問題進行大量研究，于學額等提出“軸變理論”和
“系優開挖控制理論”；馮豫等在總結新奧法支護基
礎上，提出“聯合支護技術”；鄭雨天等提出“鋪噴．
弧板”支護理論；董方庭等提出“圍巖松動圈”理論，
但隧道圍巖大變形問題至今尚未列入設計規
范¨。1。在隧道斷面結構設計、支護結構參數設置
以及施工方法等方面仍需進行研究，完善理論體
系。本文針對昆玉鐵路寶峰隧道軟巖大斷面隧道
[作者簡介】鄧啟華，高級工程師，E—mail：594841437@qq．com
[收稿日期]2016-03—15；[修訂日期]2016-05-23
工程自身的特殊性，研究隧道圍巖變形機理，提出
防治措施。
1工程概況
昆玉鐵路寶峰隧道下穿高速段位于滇泄盆地
與玉溪盆地分水嶺地帶，為構造侵蝕。剝蝕底中山
區，地形波狀起伏，橫向沖溝發育；地表為第四紀全
新世和晚更新世坡積、殘積粉質黏土、碎石土，厚
2～12m；基巖主要為第三紀灰色、深灰色泥質膠結
砂巖與泥巖互層，間夾炭質泥巖等，厚100—200m，
層狀結構，節理裂隙發育，具水平層理和交錯層理；
基下為震旦紀昆陽群黑山頭組板巖夾砂巖、灰?guī)r、
泥巖和頁巖等。區域地質構造發育，有多條大斷層
和褶曲縱橫通過，其中溫水營平移斷層在隧道下穿
昆玉高速公路段通過，地表調查斷層帶寬600m左
右，區內巖石為全風化，工程地質條件差。寶峰隧
道水文地質條件復雜，地下水十分豐富，對隧道施
萬方數據
2016 No．17 鄧啟華：軟巖大變形隧道變形規律及控制措施125
工影響較大的大春河水庫，位于隧道左側500m左
右，溫水營平移斷層為大春河水庫與區內斷層破碎
地層的直接水力通道。區內地下水類型主要為基
巖裂隙水及巖溶水，含水層斷層破碎帶，地下水呈
弱酸性，侵蝕等級為Hl型，地下水位埋深20m
左右。
昆玉鐵路寶峰隧道全長7 377m，由于地質條件
復雜。隧道圍巖等級為V及V級以上，巖石為泥巖
和砂巖，膠結程度較低，強度低，含較多的膨脹性礦
物，具有弱～中等膨脹性、地下水豐富等特點，如表
1所示。圍巖軟弱，變形大，多處變形量達140cm以
上，施工中已累計換拱885m，嚴重影響隧道的施工
和工程質量。為深入研究圍巖變化規律，采取合理
可靠施工措施，根據地層、地質構造特點和工程地
質條件將寶峰隧道軟弱圍巖分為淺埋溝壑型、斷層
破碎帶型和炭質泥巖型3類。
2軟巖大變形隧道變形規律
2．1淺埋溝壑型
寶峰隧道淺埋溝壑主要位于大春河水庫下游，
全長2 800m左右，隧道埋深20一180m，地表溝壑縱
橫，植被繁茂，溝谷走向NEE，延伸長度>1 000m，
高差>50m的區段占50％以上，地表為第四紀殘積
黏土和坡積土，邊坡崩塌現象十分嚴重。隧道內圍
巖全風化，泥質膠結，呈灰色、深灰色，裂隙發育，含
較多的蒙脫石和伊利石等黏土礦物，遇水崩解，具
有弱～中等膨脹性。淺埋溝壑型隧道內變形以掌
子面崩塌和側壁片幫為主，拱腳下沉嚴重，多次發
生突水、突泥，嚴重時形成地表漏斗形塌陷。
2．2斷層破碎帶型
寶峰隧道全隧處于刺桐關逆斷層下盤，中部與
寶峰斷層和溫水營斷層相交，斷層帶寬300m左右，
斷距>100m，構造帶主要為碎裂巖石組成，含較多
的黏土礦物，節理裂隙十分發育，地下水豐富。隧
道內圍巖為3～5cm薄層碎塊狀，巖石崩解、掉塊嚴
重，巖體遇水快速失穩，呈流塑狀，拱頂沉降速率達
12cm／d，掌子面擠出最大位移6．2cm／d。
2．3炭質泥巖型
寶峰隧道出口段為炭質泥巖，地表為灰色、深
灰色強風化的殘積土，偶見石英砂巖碎塊，隧道內
巖石主要為灰色、深灰色薄層狀炭質泥巖與泥巖互
層，間夾薄層中細砂巖，具水平層理和交錯層理，裂
隙發育，含較多炭質等有機物，手搓成泥，可塑性較
好，易發生塑性變形。
3 軟巖大變形控制措施及應用
3．1 淺埋溝壑段變形控制方法
寶峰隧道淺埋溝壑型變形的主要原因為地表
水和地下水力通道，由于地形陡峭，地表水和地下
水壓力較大，地表形成陡峭沖溝，地表水和高壓力
地下水沿地下水通道直人淺埋隧道，水力大，圍巖
穩定性差，具有膨脹性，造成隧道內掌子面崩塌和
側壁片幫、拱腳下沉?？刂拼胧┮约庸虈鷰r和釋放
水壓力為主，即在加強隧道徑向支護基礎上對地下
暗埋水囊段適度泄水。寶峰隧道淺埋溝壑以瞬變
電磁物探探測結果為指導，同時進行地質雷達探測
和超前鉆孔探測，在I臨近富水區域首先預留核心
土，在拱頂部位隧道內設置噴射混凝土臨時仰拱，
采用15—30m長管棚泄水后注漿，結構上設置大鎖
腳，如圖1所示，拱腳做好排水措施防止拱部泄水時
浸泡拱腳造成圍巖失穩，同時加強隧道監控量測，
采取9—12m長側壁大鎖腳和仰拱及時封閉等措
施，全隧道2 800m淺埋溝壑段目前全部順利施工，
效果良好。
大
圖1 淺埋溝壑段施工方法
Fig．1 Construction technology of shallow buried gully
3．2斷層破碎帶段變形控制方法
斷層破碎帶主要表現為巖石破碎、地應力高、
崩解嚴重、掉塊、巖體遇水快速失穩、呈流塑狀，伴
萬方數據
126 施工技術第45卷
有突水、突泥現象發生。施工采取超前卸荷、適度
加長施工臺階、加固核心土、高剛度大鎖腳等措施，
具體做法為：采用20m長管棚超前加固，并加大核
心土長度，核心土采用間距1．5m、長6m小導管進
行注漿加固，3個臺階都采用加長臺階，臺階長度控
制在25m以內，加快仰拱封閉，施工時采用上、中、
下三臺階單工序作業，中、下臺階施工時，上臺階除
注漿作業外，嚴禁任何作業，以減少同步作業時開
挖擾動，中、下臺階逐榀施工，用5m長qb89mm大鎖
腳并注漿，并設置3era厚鋼板墊腳，如圖2所示。
試驗結果表明，從掌子面開挖到仰拱封閉控制在
12d之內，累計變形可控制在40em之內，符合隧道
施工規范要求。座微8■等藤匙鹱巍≥緲
圖2 斷層破碎帶段變形控制方法
Fig．2 Deformation control method of fault
fracture zone
3．3 炭質泥巖段隧道變形控制方法
寶峰隧道出口段主要為炭質頁巖，含較多炭質
等有機物，手搓成泥，可塑性較好，極易發生塑性變
形，采用“抗放結合、以抗為主、分期鎖定、縱向加
強”控制原則。首先采用H175型鋼拱架，徑向采用
6～9m qb89mm錨固樁，環向間距為lm，縱向間距
50em，錨固樁通過鋼套筒與拱架連接，鎖腳qb89mm
錨固樁直接鎖定，系統錨固樁暫不鎖定，變形至
20cm后再鎖定1／2數量，仰拱封閉或變形量到
40cm全部鎖定，必要時加密、加長qb89mm錨固樁，
并設置120套襯。拱架采用非對稱結構，使連接板
位置交錯，預留沉降量調整至70cm，拱架之間采用
鋼板和工字鋼間距1m并在中臺階設置臨時仰拱，
為控制掌子面變形，在加大核心土基礎上，設置掌
子面錨固樁，效果良好，累計變形控制在40cm，如圖
3所示。
霉
《o
圖3炭質泥巖段隧道變形控制方法
Fig．3 Deformation control method of carbonaceous
mudstone segment
4 結語
軟巖隧道由于地質條件復雜、圍巖強度低，易
產生大變形等問題給施工帶來很多困難，長期以來
成為工程界研究的重點和難點∽?，本文通過對昆
玉鐵路寶峰軟巖隧道的施工和大變形控制技術研
究得到如下結論。
1)軟巖大變形隧道類型很多，產生原因復雜，
施工時應進行專門技術研究，確定軟巖類型和工程
地質條件，針對性制定可行技術。
2)軟巖大變形產生主要原因是巖石強度低、高地
應力和地下水，隧道變形控制方法應結合工程地質條
件，采用“抗放結合，以抗為主，縱向加強”原則。
3)軟巖中黏土礦物含量一般較高，具有膨脹
性，施工方法應充分考慮圍巖特點，采用大放腳和
分期鎖定，長短結合，才能做到控制變形，安全施工。
由于軟巖類型多，施工環境復雜，本文僅以寶
峰隧道在變形控制方面進行分析，以期為同類工程
提供借鑒、指導。
參考文獻：
[1] 劉志春，李文江，孫明磊，等．烏鞘嶺隧道F4斷層區段監控量
測綜合分析[J]．巖石力學與工程學報，2006，25(7)：
1502一1511．
[2] 劉志春，孫明磊，賈曉云，等．烏鞘嶺隧道F4～F7斷層區段壓
力、應力實測與分析[J]．石家莊鐵道學院學報，2006，19(2)：
13．17．
[3] 徐林生，李永林，程崇國．公路隧道圍巖變形破裂類型與等級
的判定[J]．重慶交通學院學報，2002，21(2)：16-20．
[4] 王曉鋒．宜萬鐵路白云山隧道軟弱地質巖溶富水段施工技術
[J]．鐵道標準設計，2010(8)：145-149．
[5] 吳廣明．高地應力軟巖大變形隧道施工技術[J]．現代隧道技
術，2012，49(4)：94-98．
[6] 孫洋，陳建平，余莉，等．淺埋偏壓隧道軟巖大變形機理及施
工控制分析『J]．現代隧道技術，2013，50(5)：169—174．
