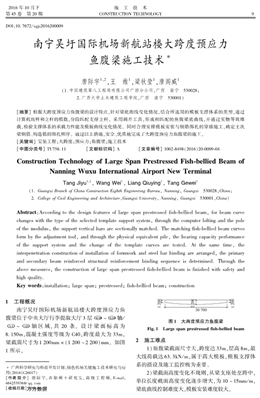

２０１６ 年１０ 月下
第４５ 卷 第２０ 期
施 工 技 術
ＣＯＮＳＴＲＵＣＴＩＯＮ ＴＥＣＨＮＯＬＯＧＹ ９
ＤＯＩ：１０. ７６７２／ ｓｇｊｓ２０１６２００００９
南寧吳圩國際機場新航站樓大跨度預應力
魚腹梁施工技術?
唐際宇１，２，王 維１，梁秋瑩１，唐閣威１
（１． 中國建筑第八工程局有限公司廣西分公司，廣西 南寧 ５３００２８；
２． 廣西大學土木建筑工程學院，廣西 南寧 ５３０００１）
［摘要］ 根據大跨度預應力魚腹梁的設計特點，針對梁底曲線變化情況，結合所選用的模板支撐體系的類型，通過
計算機放樣和立桿的模數，分段匹配支撐立桿。采用調差工具，形成相匹配的魚腹梁底曲線，并通過實物等效堆
載，檢驗支撐體系的承載力性能及模板曲線變化情況。同時合理安排模板安裝與鋼筋綁扎的穿插施工，確定主次
梁鋼筋、構造筋的綁扎順序。通過以上措施，安全、優質地完成了大跨度預應力魚腹梁的施工。
［關鍵詞］ 安裝工程；大跨度；預應力；魚腹梁；施工技術
［中圖分類號］ ＴＵ７５８. １１ ［文獻標識碼］ Ａ ［文章編號］ １００２?８４９８（２０１６）２０?０００９?０４
Ｃｏｎｓｔｒｕｃｔｉｏｎ Ｔｅｃｈｎｏｌｏｇｙ ｏｆ Ｌａｒｇｅ Ｓｐａｎ Ｐｒｅｓｔｒｅｓｓｅｄ Ｆｉｓｈ?ｂｅｌｌｉｅｄ Ｂｅａｍ ｏｆ
Ｎａｎｎｉｎｇ Ｗｕｘｕ Ｉｎｔｅｒｎａｔｉｏｎａｌ Ａｉｒｐｏｒｔ Ｎｅｗ Ｔｅｒｍｉｎａｌ
Tａnｇ Ｊiｙｕ１，２， Ｗａnｇ Ｗｅi１， Liａnｇ Ｑiｕｙinｇ１， Tａnｇ Ｇｅｗｅi１
（１． Ｇｕａｎｇｘｉ Ｂｒａｎｃｈ ｏｆ Ｃｈｉｎａ Ｃｏｎｓｔｒｕｃｔｉｏｎ Ｅｉｇｈｔｈ Ｅｎｇｉｎｅｅｒｉｎｇ Ｂｕｒｅａｕ， Ｎａｎｎｉｎｇ， Ｇｕａｎｇｘｉ ５３００２８，Ｃｈｉｎａ；
２． Ｃｏｌｌｅｇｅ ｏｆ Ｃｉｖｉｌ Ｅｎｇｉｎｅｅｒｉｎｇ ａｎｄ Ａｒｃｈｉｔｅｃｔｕｒｅ，Ｇｕａｎｇｘｉ Ｕｎｉｖｅｒｓｉｔｙ， Ｎａｎｎｉｎｇ， Ｇｕａｎｇｘｉ ５３０００１，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ａｃｃｏｒｄｉｎｇ ｔｏ ｔｈｅ ｄｅｓｉｇｎ ｆｅａｔｕｒｅｓ ｏｆ ｌａｒｇｅ ｓｐａｎ ｐｒｅｓｔｒｅｓｓｅｄ ｆｉｓｈ?ｂｅｌｌｉｅｄ ｂｅａｍ， ｆｏｒ ｂｅａｍ ｃｕｒｖｅ
ｃｈａｎｇｅｓ ｗｉｔｈ ｔｈｅ ｔｙｐｅ ｏｆ ｔｈｅ ｓｅｌｅｃｔｅｄ ｔｅｍｐｌａｔｅ ｓｕｐｐｏｒｔ ｓｙｓｔｅｍ， ｔｈｒｏｕｇｈ ｔｈｅ ｃｏｍｐｕｔｅｒ ｌｏｆｔｉｎｇ ａｎｄ ｔｈｅ ｐｏｌｅ
ｏｆ ｔｈｅ ｍｏｄｕｌｕｓ， ｔｈｅ ｓｕｐｐｏｒｔ ｖｅｒｔｉｃａｌ ｂａｒｓ ａｒｅ ｓｅｃｔｉｏｎａｌｌｙ ｍａｔｃｈｅｄ． Ｔｈｅ ｍａｔｃｈｉｎｇ ｆｉｓｈ?ｂｅｌｌｉｅｄ ｂｅａｍ ｃｕｒｖｅｓ
ｆｏｒｍ ｂｙ ｔｈｅ ａｄｊｕｓｔｍｅｎｔ ｔｏｏｌ， ａｎｄ ｔｈｒｏｕｇｈ ｔｈｅ ｐｈｙｓｉｃａｌ ｅｑｕｉｖａｌｅｎｔ ｐｉｌｅ， ｔｈｅ ｂｅａｒｉｎｇ ｃａｐａｃｉｔｙ ｐｅｒｆｏｒｍａｎｃｅ
ｏｆ ｔｈｅ ｓｕｐｐｏｒｔ ｓｙｓｔｅｍ ａｎｄ ｔｈｅ ｃｈａｎｇｅ ｏｆ ｔｈｅ ｔｅｍｐｌａｔｅ ｃｕｒｖｅｓ ａｒｅ ｔｅｓｔｅｄ． Ａｔ ｔｈｅ ｓａｍｅ ｔｉｍｅ， ｔｈｅ
ｉｎｔｅｒｐｅｎｅｔｒａｔｉｏｎ ｃｏｎｓｔｒｕｃｔｉｏｎ ｏｆ ｉｎｓｔａｌｌａｔｉｏｎ ｏｆ ｆｏｒｍｗｏｒｋ ａｎｄ ｓｔｅｅｌ ｂａｒ ｂｉｎｄｉｎｇ ａｒｅ ａｒｒａｎｇｅｄ， ｔｈｅ ｐｒｉｍａｒｙ
ａｎｄ ｓｅｃｏｎｄａｒｙ ｂｅａｍ ｒｅｉｎｆｏｒｃｅｄ ｓｔｒｕｃｔｕｒａｌ ｒｅｉｎｆｏｒｃｅｍｅｎｔ ｂｉｎｄｉｎｇ ｓｅｑｕｅｎｃｅ ｉｓ ｄｅｔｅｒｍｉｎｅｄ． Ｔｈｒｏｕｇｈ ｔｈｅ
ａｂｏｖｅ ｍｅａｓｕｒｅｓ， ｔｈｅ ｃｏｎｓｔｒｕｃｔｉｏｎ ｏｆ ｌａｒｇｅ ｓｐａｎ ｐｒｅｓｔｒｅｓｓｅｄ ｆｉｓｈ?ｂｅｌｌｉｅｄ ｂｅａｍ ｉｓ ｆｉｎｉｓｈｅｄ ｗｉｔｈ ｓａｆｅｔｙ ａｎｄ
ｈｉｇｈ ｑｕａｌｉｔｙ．
Ｋｅｙ ｗｏｒｄｓ：ｉｎｓｔａｌｌａｔｉｏｎ； ｌａｒｇｅ ｓｐａｎ； ｐｒｅｓｔｒｅｓｓｅｄ； ｆｉｓｈ?ｂｅｌｌｉｅｄ ｂｅａｍ； ｃｏｎｓｔｒｕｃｔｉｏｎ
? 廣西科學研究與科技開發計劃：綠色機場關鍵施工技術研究與應
用（２０１４ＣＣ２６０１７） ［作者簡介］ 唐際宇， 在職碩士研究生， 高級工程師， Ｅ?ｍａｉｌ：
４６４２５３９３６＠ ｑｑ． ｃｏｍ ［收稿日期］ ２０１６?０６?２１
１ 工程概況
南寧吳圩國際機場新航站樓大跨度預應力魚
腹梁位于中央大廳行李提取大廳３ 層○Ｗ０９ ～○Ｅ０９ 軸／
○ＡＡ ～ ○ＡＨ 軸區域， 共２０ 條。設計梁面標高為
８. １５０ｍ，混凝土強度等級為Ｃ４０，跨度最大為３３ｍ，
梁截面尺寸為１ ２００ｍｍ × （１ ２００ ～２ ２００）ｍｍ。如圖
１ 所示。
圖１ 大跨度預應力魚腹梁
Ｆｉｇ． １ Ｌａｒｇｅ ｓｐａｎ ｐｒｅｓｔｒｅｓｓｅｄ ｆｉｓｈ?ｂｅｌｌｉｅｄ ｂｅａｍ
２ 施工難點
１）魚腹梁截面尺寸大，跨度達３３ｍ，層高８ｍ，最
大線荷載達６３. ３ｋＮ／ ｍ，屬于高大模板，模板支撐體
系的搭設及施工監控極為重要。
２）梁截面高度變化不規則，從梁支座處至跨中，
單位長度截面高度變化逐步增大，為１０ ～１５ｍｍ／ ｍ，
萬方數據 梁底曲線控制難度大，模板安裝難度較大。
１０ 施工技術 第４５ 卷
表１ 魚腹梁底立桿支撐配模
Ｔａｂｌｅ １ Ｔｈｅ ｂｏｔｔｏｍ ｐｏｌｅ ｓｕｐｐｏｒｔ ｏｆ ｆｉｓｈ?ｂｅｌｌｉｅｄ ｂｅａｍ ｍｍ
序號區段立桿間距支撐搭設高度立桿配模
１ 支座起０ ～４ ８００ ６００ ×３００ ６ ７００ ３ ０００ ＋３ ０００ ＋６００ ＋ 可調上托
２ 支座起４ ８００ ～７ ２００ ６００ ×３００ ６ ４３０ ３ ０００ ＋３ ０００ ＋３００ ＋ 可調上托
３ 支座起７ ２００ ～９ ６００ ６００ ×３００ ６ １３５ ３ ０００ ＋３ ０００ ＋ 可調上托
４ 支座起９ ６００ ～１６ ５００（跨中） ６００ ×３００ ６ ０２６ ３ ０００ ＋１ ５００ ＋３００ ＋ 可調上托
３）魚腹梁縱向受力鋼筋數量多、質量大，梁底
為魚腹式變截面變化，鋼筋加工難度大，箍筋尺寸
規格多，不同尺寸的箍筋綁扎易混亂，同時鋼筋保
護層的控制難度大。
４）魚腹梁為有粘結預應力梁，鋼筋密集，梁板
面設置有較多預埋件，混凝土澆筑不易振搗，混凝
土質量控制為施工重點和難點。
３ 施工方法選擇
綜合各方面情況，考慮南方地區現有資源條
件，航站樓滿堂支撐架采用碗扣式腳手架，腳手架
剪刀撐采用鋼管扣件連接，搭設速度較快，施工偏
差易于控制。梁板模板采用普通膠合板，主龍骨采
用雙鋼管，次龍骨為５０ｍｍ ×１００ｍｍ 木方。
由于魚腹梁荷載大，支撐架高度高，施工安全
至關重要。國內高大模板垮塌安全事故時有發生，
是安全管理的重大危險源，須在力學計算、支架設
計、搭設控制和檢查驗收各環節予以嚴格控制。
４ 支撐架設計與施工
４. １ 支撐架設計
支撐架根據碗扣式腳手架的搭設模數先進行
假定，確定結構自重和施工荷載，采用專用力學軟
件進行驗算并調整，直至架體滿足結構受力要求。
確定主要參數后根據魚腹梁底曲線變化情況，采用
計算機分段放樣，確定碗扣式腳手架受力平臺的高
度和立桿配模。立桿配模如表１ 所示。其中：①立
桿模數為３００ｍｍ，長度分為３００，６００，９００，１ ２００，
１ ５００，１ ８００，２ ４００，３ ０００ｍｍ；②橫桿模數為３００ｍｍ，
長度分為３００，６００，９００，１ ２００ｍｍ；③可調上托采用
ＫＴＺ?６００（絲桿直徑３７ｍｍ），可調高度為２００ｍｍ。
結合各段支撐轉換平臺與魚腹梁底模板間距
進行計算機放樣，確定自制楔形調差構件的截面尺
寸及設置部位。碗扣式腳手架搭設立面如圖２ 所
示，魚腹梁支座、跨中處碗扣式腳手架搭設剖面如
圖３ 所示。
４. ２ 調差構件制作安裝
４. ２. １ 安裝方法
根據魚腹梁碗扣式腳手架搭設圖及立桿配模，
從支座處開始，按３００ｍｍ 間距放樣，確定調差構件
的截面尺寸，選定截面方正的木方，加工楔形頂塞
圖２ 魚腹梁碗扣式腳手架搭設立面
Ｆｉｇ． ２ Ｂｏｗｌ ｂｕｃｋｌｅ ｓｃａｆｆｏｌｄ ｅｒｅｃｔｉｏｎ
ｅｌｅｖａｔｉｏｎ ｏｆ ｆｉｓｈ?ｂｅｌｌｉｅｄ ｂｅａｍ
圖３ 魚腹梁支座、跨中處碗扣式腳手架搭設剖面
Ｆｉｇ． ３ Ｂｏｗｌ ｂｕｃｋｌｅ ｓｃａｆｆｏｌｄ ｅｒｅｃｔｉｏｎ ｐｒｏｆｉｌｅ
ｏｆ ｆｉｓｈ?ｂｅｌｌｉｅｄ ｂｅａｍ ｓｕｐｐｏｒｔ ａｎｄ ｃｒｏｓｓ
配件，并采用釘子將木方與配件及木方與模板釘
牢，再根據受力平臺模板面放出的調差構件位置，
逐一安裝、調平和固定。調差構件安裝如圖４ 所示。
圖４ 調差構件安裝
Ｆｉｇ． ４ Ａｄｊｕｓｔｍｅｎｔ ｃｏｍｐｏｎｅｎｔ ｉｎｓｔａｌｌａｔｉｏｎ
４. ２. ２ 操作要點
１）調差構件寬度為２３６ｍｍ，其兩底角應落于下
萬方數據 部木方上。
２０１６ Ｎｏ． ２０ 唐際宇等：南寧吳圩國際機場新航站樓大跨度預應力魚腹梁施工技術 １１
２）制作調差構件的整塊木方棱角必須方正，無
翹曲、開裂、腐爛等問題，木方需對齊摞起釘牢，構
件頂部楔形頂塞需結合魚腹梁對應部位曲線進行
加工。
３）木方側面須采用模板片釘牢，嚴禁使用單根
木方摞起成型的構件，避免其穩定性不足失穩。
４. ３ 支撐體系搭設
４. ３. １ 安裝流程
計算機放樣及現場測量定位完成，經技術復核
無誤方可開始進行支撐體系的搭設，其安裝流程
為：根據立桿平面布置圖彈出位置線，并進行復核
糾偏→在立桿位置線放置墊塊→在墊塊上擺好可
調底座，安裝第１ 段立桿和掃地桿，調直→安裝縱橫
向連接桿，調整水平和標高→安裝第２，３ 段立桿及
縱橫向連接桿，調整水平和標高，隨即將鎖銷緊固，
構成塔架→安裝抱柱鋼管與混凝土柱扣牢，依次安
裝縱橫向剪刀撐、水平剪刀撐→安裝可調頂托，并
調節至設計標高，鋪設梁底主次楞，調平后鋪設
模板。
４. ３. ２ 施工要點
１）因碗扣式腳手架模數固定，節點連接位置統
一，搭設前應先進行基面平整度復核，避免因過大
偏差造成縱橫向連接桿無法連接。
２）集水井、設備管溝等降標高部位應先進行配
模，確保橫桿均能與節點扣接。
３）立桿搭設如遇后澆帶或預留洞口，須采取有
效措施，如架設槽鋼或工字鋼，確保立桿基面穩定；
針對跨度較大的洞口，需進行計算論證措施的可
行性。
４）抱柱桿件必須與圓柱側面貼緊扣牢，且需與
支撐架至少３ 根立桿扣緊。抱柱設置如圖５ 所示。
５）最上１ 道橫桿以上自由端高度超過７００ｍｍ
時，須架設橫桿。
圖５ 抱柱桿件設置
Ｆｉｇ． ５ Ｐｏｌｅ ｐｉｅｃｅ ｓｅｔｔｉｎｇ
５ 底模安裝
考慮整塊模板尺寸和調差高度，魚腹梁按模板
長度的倍數分段設置成階梯狀支撐體系；調差構件
固定完成后，從梁端開始鋪設模板，臨時固定，校核
板面標高，再將模板與調差構件釘牢。底模安裝注
意事項如下。
１）在底模面上彈出調差構件木方位置線，模板
與木方對正釘牢。
２）在模板拼接縫處，須設置調差構件，防止模
板形成懸挑端，混凝土澆筑容易脹裂。
３）模板應從中間向兩邊對稱固定。
４）安裝完成后，應進行等效荷載堆載試驗，以
檢驗魚腹梁模板支撐體系的剛度和穩定性。
６ 鋼筋綁扎及預應力筋安裝
６. １ 鋼筋綁扎
魚腹梁底模安裝完成、復測標高合格后，開始
穿插鋪設縱向受力鋼筋，而后綁扎固定，鋼筋綁扎
的操作要點如下。
１）鋼筋綁扎順序?yàn)榕挪脊潭ㄤ摻睢┎逅健?
垂直向梁底筋→安裝魚腹梁底筋→安裝水平、垂直
向梁面筋→安裝魚腹梁面筋→安裝箍筋→檢查驗
收→拆除臨時綁扎架。
２）魚腹梁縱向受力鋼筋綁扎所用臨時支撐架
需固定牢固，并經檢查驗收合格后方可使用。
３）箍筋下料時，應按照模板支撐分段分開放
置，并編號標注箍筋的使用順序，避免箍筋使用位
置錯誤。
４） 鋼筋綁扎并驗收合格后， 方可安裝梁側
模板。
５）加厚板鋼筋錨固長度應滿足圖紙要求。
６. ２ 預應力筋安裝
鋼筋綁扎完成并驗收合格后，按魚腹梁有粘結
預應力深化圖敷設波紋管，按照波紋管支座處及跨
中定位位置進行調整固定，封堵接縫和固定端波紋
管口，安裝張拉端錨具，埋設ＰＶＣ 排氣管。預應力
敷設的要點如下。
１）預應力筋在支座和跨中處定位必須準確，曲
線形狀應符合設計圖紙的要求。
２）波紋管接縫及管口應封堵嚴密，避免混凝土
漿液流入，影響張拉。
３）張拉端錨具應焊接固定，并應保證錨具側面
與模板面垂直。
４）有粘結預應力筋應留置足夠的張拉長度。
７ 混凝土澆筑
鋼筋和預應力筋經隱蔽驗收合格后，方可進行
混凝土澆筑。混凝土澆筑前，應針對混凝土坍落度
控制、澆筑順序、布料機布置、分層澆筑厚度、混凝
土振搗、應急措施等進行交底，確保澆筑順利進行。
１）結合選用的混凝土輸送泵輸送能力及布料
萬方數據 機的工作范圍，魚腹梁分３ 層澆筑，分層澆筑厚度為
１２ 施工技術 第４５ 卷
７００ｍｍ，每層混凝土澆筑量約為２３ｍ３，約３０ｍｉｎ 完
成１ 層。一次性最多澆筑４ 條魚腹梁。
２）因魚腹梁截面尺寸大，且支座處鋼筋密集，
商品混凝土坍落度控制在１４０ ～ １６０ｍｍ，澆筑前應
測試混凝土的坍落度。
３）依次同向澆筑４ 條魚腹梁第１ 層混凝土，
第４ 條魚腹梁第１ 層混凝土澆筑完成，立即轉至
第１ 條魚腹梁澆筑第２ 層混凝土；按照第１ 層澆
筑混凝土的先后順序，完成第２ ～ ４ 條魚腹梁第２
層混凝土澆筑；第３ 層混凝土沿跨度方向與樓板
一起澆筑。
４）加強跟蹤和溝通協調，必須確保商品混凝土
供料連續，避免出現冷縫。
５）混凝土振搗應避開預應力波紋管，重點加強
魚腹梁支座處、主次梁交接部位的振搗，確?；炷?
土構件密實。
６）除預留同條件養護和標準養護試塊外，應多
預留一組同條件試塊進行強度檢驗，作為判定預應
力能否進行張拉的依據。
７）制定專項應急預案，落實混凝土澆筑過程專
人負責監控。
８ 預應力張拉施工
８. １ 預應力張拉施工工藝
預應力張拉施工工藝流程為：清理承壓板、鋼
絞線→穿錨環、安放夾片→安放千斤頂→安裝工具
錨→張拉至初應力→量測油缸長度Ｌ１ →張拉至控
制應力→量測油缸長度Ｌ２ →校核張拉伸長值→錨
固千斤頂回程→卸載千斤頂。
８. ２ 預應力張拉注意事項
１）預應力筋張拉機具設備及儀表應定期維護
和校驗。張拉設備應配套標定并配套使用。張拉
設備的標定期限不應超過半年。
２）預應力筋，預應力張拉錨具、夾具和連接器，
灌漿水泥應按設計及規范要求采用，并經復驗合格
后方可施工。
３）預應力筋張拉時，混凝土強度應符合設計要
求，并應上報張拉申請，經批準后方可組織施工。
４）預應力筋張拉后應盡早進行孔道灌漿，孔道
內水泥漿應飽滿、密實。
５）張拉過程中以應力控制為主，通過油表讀數
及伸長值測量對預應力筋張拉實行雙控管理，其實
際伸長值與設計計算理論值相對允許偏差為±６％。
如張拉過程中，油表讀數達不到要求，或?qū)嶋H伸長
值與理論伸長值偏差過大，都應立即停止張拉，待
查明原因并采取有效措施處理后方可繼續張拉。
６）預應力筋的張拉順序應使結構及構件受力
均勻、同步，不產生扭轉。
７）構件張拉完畢后，應檢查端部和其他部位是
否有裂縫，并填寫張拉記錄表。
８）預應力筋張拉后應靜停１２ｈ，以觀察鋼絞線
錨固情況，如無異常情況即可準備進行灌漿。
９ 應用效果
預應力魚腹梁采用階梯狀水平支撐平臺，通過
自制構件進行標高調整和受力轉換，將梁底大面積
曲面支撐轉化為均布的等效點支撐方式，有效地解
決了大跨度魚腹梁施工難題。梁底曲線成型順暢，
支撐體系穩定可靠，施工操作簡便，施工速度快，質
量安全有保障。
參考文獻：
［ １ ］ 沈陽建筑大學． 建筑施工模板安全技術規范：ＪＧＪ１６２—２００８
［Ｓ］． 北京： 中國建筑工業出版社，２００８．
［ ２ ］ 危險性較大的分部分項工程安全管理辦法：建質［２００９］８７
號［Ｚ］． ２００９．
［ ３ ］ 建設工程高大模板支撐系統施工安全監督管理導則
［Ｚ］． ２００９．
［ ４ ］ 高維成，于巖磊，劉偉，等． 大跨度樓蓋結構模板支撐體系對
比分析［Ｊ］． 建筑結構學報，２０１２（７）：７６?８１，８７．
［ ５ ］ 陳永瑞． 碗扣式模板支撐架設計及施工監控［Ｄ］． 西安：長
安大學，２０１１．
［ ６ ］ 魏鑾新． 扣件式鋼管高大模板支撐架穩定性研究［Ｄ］． 泉
州：華僑大學，２０１１．
［ ７ ］ 王勇． 超高扣件式鋼管模板支架的安全性分析［Ｄ］． 北京：北
京交通大學，２００７．
［ ８ ］ 田鵬剛，胡長明，張風亮，等． 插口式鋼管模板支撐架基本受
力單元架承載力數值分析［ Ｊ］． 施工技術，２０１５，４４ （２）：
１０２?１０５．
［ ９ ］ 婁曉東，楊益平． 碗扣式鋼管模板支架設計承載力分析［Ｊ］．
施工技術，２０１４，４３（Ｓ２）：４７２?４７５．
［１０］ 田鵬剛，郭艷，張風亮，等． 插口式鋼管模板支撐架基本受力
單元架承載能力試驗研究［Ｊ］． 施工技術，２０１５，４４（２３）：８２?
８４，９３．
