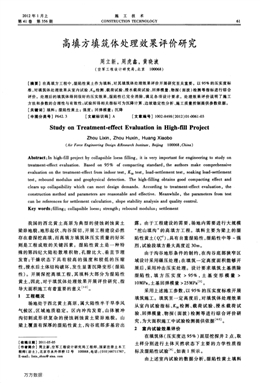

2012年1月上
第41卷第356期
施工技術
CONSTRUCTl0N TECHNOLOGY 6l
高填方填筑體處理效果評價研究
周立新，周虎鑫，黃曉波
(空軍工程設計研究局，北京100068)
[摘要】在高填方工程中，濕陷性黃土作為填料，對其填筑體處理效果評價開展研究至關重要。以95％的壓實度標
準，對填筑體處理效果從室內試驗、K。檢測、載荷試驗、浸水載荷試驗、回彈模量、物探(面波)檢測等指標進行綜合
評價。處理后的填筑體得到很好的壓實效果，濕陷性已完全消除，滿足各項設計要求。處理效果評價說明了施工
方法和參數的合理性與有效性；試驗所得相關指標可為沉降計算、邊坡穩定性分析、施工質量控制提供參數依據。
[關鍵詞]填料；濕陷性黃土；強度；回彈模量；沉降
[中圖分類號】P642．3 [文獻標識碼】A [文章編號】1002．8498(2012)01-0061-03
Study on Treatment-effect Evaluation in High-fill Project
Zhou Lixin，Zhou H uxin，Huang Xiaobo
(Air Force Engineering Design&amp;amp;Research Institute，Beijing 100068，China)
Abstract：In high—fill project by collapsible loess filling，it is very important for engineering to study on
treatment—effect evaluation．Based on 95％of compacting standard，the authors make comprehensive
evaluation on the treatment—effect from indoor test，K30 test，load-settlement test，soaking load—settlement
test，rebound modulus and geophysical detection．The high-filling obtains good compacting effect and
clears up collapsibility which can meet design demands．According to treatment—effect evaluation，the
construction method and parameters are reasonable and effective．Meanwhile，the parameters from test
can be references for settlement calculation，slope stability analysis and quality contr01．
Key words：filling；collapsible loess；strength；rebound modulus；settlement
我國的西北黃土高原為典型的侵蝕剝蝕黃土
梁峁地貌，地形起伏、溝谷深切，開展工程建設必然
存在著深挖高填，而高填方填筑體壓實質量的好壞
則是工程成敗的關鍵因素。濕陷性黃土是一種特
殊的第四紀大陸松散堆積物，孔隙比大、垂直節理
發育；干燥狀態下具有較高的強度和較低的壓縮
性，浸水后土體結構破壞，發生顯著沉降變形(濕陷
性)。開展深挖高填工程，其填料大部分為濕陷性
黃土，因此，對于填筑體處理效果開展評價研究、指
導大面積施工有著重要的意義¨。1．。
1 工程概況
場地處于西北黃土高原，屬大陸性半干旱季風
氣候區，區域地質穩定。區內沖溝發育，山體被沖
溝切割成形狀復雜的侵蝕剝蝕黃土梁峁地貌。山
梁上覆蓋有深厚的濕陷性黃土，溝谷底部多基巖出
[收稿日期]2011-05-05
[作者簡介]周立新，空軍工程設計研究局工程師，國家注冊土木工
程師(巖土)，北京市永外洋橋12號100068，電話：(010)66711767，
E-mail：lisin—zhou@sina．corn
露。由于工程建設的需要，場地內需要進行大規模
“挖山填溝”的高填方工程。填料主要為梁上的濕
陷性黃土(Q尹)，具有自重濕陷性，濕陷性中等一強
烈，試驗段填方最大高度近30m。
由于溝谷地形條件的制約，在溝谷底部狹窄區
域設計采用碾壓處理；在填筑一定高度面積能夠開
展后，采用沖擊壓實處理。設計要求填筑土基消除
濕陷性，填方壓實度>95％，土基變形模量>
10MPa，土基回彈模量>25MPa"o。
采用上述施工參數，以95％的壓實度標準開展
填筑施工。填筑至一定高度后，對填筑體處理效果
從室內試驗指標、墨。檢測、載荷試驗、浸水載荷試
驗、回彈模量、物探(面波)檢測等進行綜合評價研
究，為大面積施工中試驗檢測提供依據¨引。
2室內試驗效果評價
在填筑體(壓實度達95％)面層挖探井2點，取
土樣分別進行土體天然狀態下主要的力學性質指
標及濕陷性試驗舊1，如表1所示。
由上述室內試驗的數據分析，濕陷性黃土填料
萬方數據
62 施工技術第41卷
表1室內試驗指標
Table 1 Indices of indoor testing
樣本數
范圍值
平均值
19 19 20
35．2．57．0 19．3。29．2 0．001—0．008
40．0 23．O 0。003
經相應碾壓或者沖壓施工后，濕陷性已完全消除，
同時也說明了施工方法和參數的合理有效性。此
外，試驗所得壓縮、剪切等指標，可為沉降和邊坡穩
定性計算提供參數依據?。
3強度及變形指標評價
3．1 K，。檢測
地基系數毛。是表示土體表面在平面壓力作用
下產生的可壓縮性的大小。它是用直徑為300mm
的剛性承載板進行靜壓平板載荷試驗，取第1次加
載測得的應力．位移曲線上位移為1．25mm所對應
的荷載盯。，按K如=盯。／1．25計算得出"1。作為本次
高填方填筑體處理效果評價研究，地基系數托。也作
為強度及變形指標之一，對其開展研究。
填筑體施工完成一定高度后，在填筑體上隨機
選取了10點進行K加試驗檢測。檢測結果為119～
148MPa／m，平均值為129MPa／m。取代表性1點繪
制K。試驗曲線，如圖1所示。
p／MPa
圖1 K，。試驗曲線
Fig．1 Curve ofK30
根據上述統計數據分析，同時按照《鐵路路基
設計規范》TBl0001--2005的相關標準¨。，本次如。
試驗結果已完全滿足壓實度95％的設計標準。
3．2載荷試驗
填筑體(壓實度達95％)施工完成后在填筑體
上隨機選取了6點進行平板載荷試驗。載荷試驗所
用承載板為0．5m2的圓形承載板(直徑800mm)，采
用相對穩定法進行試驗。試驗結果如表2所示，取
代表性1點繪制P-S試驗曲線，如圖2所示。
通過現場的載荷試驗結果分析，地基承載力建
議值為160kPa，變形模量在15．1—16．2MPa，均>
10MPa，滿足設計要求。
表2填筑體載荷試驗結果
Table 2 Resuh of load．settlement
0．00
4．00
8．00
12．00
16．00
20．00
24．oo
28．00
32．oo
p／kPa
O 80 160 240 320 400
圖2載荷試驗曲線
Fig．2 Load-settlement curve
3．3浸水載荷試驗
填筑體(壓實度達95％)施工完成后在其上分
別進行了6點浸水載荷試驗。載荷試驗采用0．5m2
的圓形承載板(直徑800mm)，采用穩定法進行試
驗，0～200kPa每級加載40kPa，至200kPa穩定后浸
水，觀測200kPa應力下土體浸水濕陷沉降直至沉降
穩定。試驗結果為2．72～4．01mm，建議值為
3．22mm。取代表性1點繪制p-s試驗曲線，如圖3
所示。
p／kPa
n 40 Rn 1 20 160 200 240 280
圈3浸水載荷試驗曲線
Fig．3 Soaking load·settlement curve
通過現場的浸水載荷試驗結果分析，附加濕陷
沉降均<18．4mm，即0．023倍的載荷板直徑，按照
《巖土工程勘察規范》GB50021--2001(2009年
版)"。相關規定，土體濕陷性消除，滿足設計要求。
3．4回彈模量試驗
填筑體施工完成后，在填筑體面層隨機取6點
進行面層回彈模量檢測，回彈模量試驗曲線如圖4
所示。通過現場的回彈模量試驗結果分析，其值在
32．80—41．15MPa，平均值為36．68MPa，均>25
MPa，滿足設計要求H1。
4物探(面波)檢測效果評價
面波又稱瑞雷波，是沿地面表層(厚度約為1
個波長)傳播的波，因此同一個波長面波的傳播特
性反映了地質條件在水平方向的變化情況，不同波
筋=
∞∞∞∞∞
0
4
8
2
6
昌暑謗
萬方數據
2012 No．356 周立新等：高填方填筑體處理效果評價研究63
O
20
l 40
罨60
皂
q 80
100
120
p／MPa
0 0．02 0．04 0．06 0．08 0．1 0．12 0．14 0．16
圖4回彈模量試驗曲線
Fig．4 Curve of rebound modulus testing
長面波的傳播特性反映不同深度的地質情況。面
波波速和密實度具有很好的相關性。地基通過處
理加固后得到改良，密實度提高，其剪切波速也會
提高。地基處理效果越好，土體密實度提高幅度越
大，土體的剪切波速提高的幅度也越大。因此，可
通過處理前、后土體面波的對比來了解地基巖土性
質的變化，作出加固效果的評價。面波試驗成果主
要為根據面波試驗所繪制面波頻散曲線，依據面波
頻散曲線所反映的面波視速度來判定地基強度的
變化。通過面波檢測評價填筑體壓實質量，其檢測
速度快，效率高，檢測過程不破壞填筑體結構¨0|。
填筑體施工完成后，在其上進行面波測試，統
計檢測結果，處理后填筑體(壓實度達95％)5．0m
深度內土體等效波速為151．3—213．89m／s，平均值
為186．9m／s。取代表性1點繪制波速頻散曲線，如
圖5所示。通過現場的面波測試試驗結果分析，5m
內等效波速在151．3～213．89m／s，根據相關土體的
經驗數值及和前后對比分析，壓實土體結構強度提
高，壓實質量優良。
5 結語
1)高填方工程的廣泛應用，對開展填筑體處理
效果評價研究，為大面積試驗檢測提供技術依據有
著重要的意義。
2)對填筑體處理效果從室內試驗指標、K，。檢
測、載荷試驗、浸水載荷試驗、回彈模量、物探(面
波)檢測等進行綜合評價研究，如表3所示。從表3
可知，附加濕陷沉降<18．4ram，土體濕陷性消除。
3)由填筑體處理效果檢測評價成果分析，濕陷
鼉
： I
》
：≥
i
一●l-
圖5面波試驗曲線
Fig．5 Curve of raleigh wave
性黃土填料經相應碾壓或者沖壓施工后，濕陷性已
完全消除，土體得到很好的壓實效果，滿足各項設
計要求。
4)填筑體處理效果檢測評價說明了施工方法
和參數的合理性與有效性。同時，試驗所得相關指
標，可為沉降計算、邊坡穩定性、施工質量控制提供
參數依據。
參考文獻：
[1] 工程地質手冊(4版)[M]．北京：中國建筑工業出版
社，2007．
[2]何光武，周虎鑫．機場工程特殊土地基處理技術[M]．北京：
人民交通出版社，2003．
[3] 中國民用航空總局機場司．MH 5014--2002民用機場飛行區
土(石)方與道面基礎施工技術規范[S]．北京：中國計劃出
版社，2002．
[4] 周立新，黃曉波，周虎鑫，等．機場高填方工程中填料試驗研
究[J]．施工技術，2008，37(10)：81-83．
[5] 周立新，黃曉波，鄧長平．強夯密實處理塊碎石填料試驗研究
[J]．工程地質學報，2007，15(6)：812-816．
[6] 陜西省建筑科學研究設計院．GB50025--2004濕陷性黃土地
區建筑規范[S]．北京：中國建筑工業出版社，2004．
[7] 建設部綜合勘查研究設計院．GB50021--2001巖土工程勘察
規范(2009版)[S]．北京：中國建筑工業出版社，2009．
[8] 鐵道第一勘察設計院．TBl0001--2005鐵路路基設計規范
[S]．北京：中國鐵道出版社，2005．
[9] 交通部公路科學研究院．JTG E60--2008公路路基路面現場
測試規程[S]．北京：人民交通出版社，2008．
[10] 高文信，李春泉．瑞雷波檢測含塊石人工填土強夯地基處理
效果[J]．市政技術，2007，25(6)：515-517，525．
