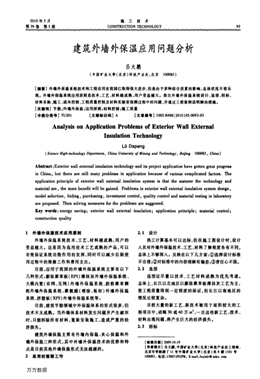

2010年5月
第39卷第5期
施工技術
CONSTRUCTION TECHNOLOGY
建筑外墻外保溫應用問題分析
呂大鵬
(中國礦業大學(北京)科技產業處，北京100083)
[摘要】外墻外保溫系統技術和工程應用在我國已取得很大進步，但是由于多種綜合因素的影響，總體狀況不容樂
觀。外墻外保溫系統應用原則是技術、工藝、材料越成熟，用戶受益越大。指出外墻外保溫系統設計、選型、招標、
材料采購、施工、成本控制、工程質量控制及材料實驗室檢測過程中的問題，并通過工程案例說明解決措施。
[關鍵詞】節能；外墻外保溫；應用原則；材料控制；施工質量
[中圈分類號】TU201 【文獻標識碼】A 【文章縮號]1002-8498(2010)05-0093-03
Analysis on Application Problems of Exterior Wall External
Insulation Technology
LO Dapeng
(Science日i窖佛·technol097 Deparfmem，China№南哪妨o，Mining and Teehnology，丑e咖增100083，China)
Abstract：Exterior wall external insulation technology and its project application have gotten great progress
in China，but there are still many problems in application because of VSXiOUS complicated factors．The
application principle of exterior wall external insulation system is that the maturer the technology and
material ale，the more benefit will be gained．Problems in exterior wall external insulation system design，
model selection，biding，purchasing，investment control，quality control and material testing in laboratory
are proposed．Then solving measures for the problems are suggested．
Key words：energy saving；exterior wall external insulation；application principle；material control；
construction quality
1外墻外保溫技術應用原則
外墻外保溫系統技術、工藝、材料越成熟，用戶的
受益越大。這是因?yàn)檫x用技術工藝成熟的產品，可以
有效保證系統功能作用的發揮，同時可以減少后期使
用過程中的維修工作和費用支出。
目前，應用于我國的外墻外保溫系統主要有以下
幾種形式：膨脹聚苯板(EPS)薄抹灰外墻外保溫系統、
大模內置(有網、無網)外墻外保溫系統、膠粉聚苯顆
粒外墻外保溫系統、聚氨醑(噴涂、板材)外墻外保溫
系統、擠塑板外墻外保溫系統等。
目前，建筑節能領域中外保溫體系的形式很多，但
技術不太成熟。當外墻體系材料發生問題并產生破壞
時，只能拆除所有材料。重新安裝施工，造成嚴重的經
濟損失。
建筑外墻保溫主要有外墻內保溫、夾心保溫和外
墻外保溫三種形式，其中外墻外保溫技術的優勢和特
點是目前其他外墻保溫形式無法超越的。
2應用的前期工作
2．1設計
熱工計算基本可以達標，但在施工圖設計時，設計
人員對外墻外保溫技術、工藝、材料了解程度各有不同，
總體上不夠深入。反映在以下幾方面：①選擇設計標準
不合理；②對標準中的內容理解有偏差；③責任心不強。
2．2選型
選型應盡量以技術、工藝材料成熟為優先考慮。
總體上，長江以北地區以膨脹聚苯板薄抹灰工藝為主，
使工程質量得到一定程度的保證，但長江以南地區的
情況比較復雜。
目前大量的新工藝、新技術被用于面積較大的工
程項目中，動輒30或40萬m2，一旦這些新工藝、技術、
材料出現問題，將產生巨大的經濟損失。
2．3招標
【較疆日期】2009．10．19
【作奢筒介】呂大囊．中國礦業大學(北京)科技產業處工程師，
北京市學院路丁ll號中國礦業大學(北京)東6樓1101號
100083，電話：13001 103298．E·m且il：lewislv@sohu．corn
萬方數據
施工技術第39卷
招標工作的總體狀況較好，在向高水平的管理方
向發展。但也存在建設單位管理人員對外保溫工程了
解少，總承包單位只從成本角度考慮等問題。
由于國家在建筑工程招投標領域的管理工作還有
待進一步完善，在完善之前不可避免地會出現一段比
較混亂的狀態，建設單位若不了解外保溫系統技術，通
常無法控制關鍵技術參數，導致偽劣產品廠家通過不
合理技術數據中標，而偽劣產品的使用，必然會造成工
程質量的嚴重下降。
同理，總承包單位只從成本角度出發，選用低價劣
質系統產品，外保溫系統耐久性根本沒有保證。
2．4注意事項
外墻外保溫系統與基層的連接不需要錨栓，很多
時候錨栓會削弱保溫板與基層的連接，但設計師只按
照一些標準套用，堅持使用錨栓，設計上給工程留下隱
患。這是因?yàn)椋航ㄖ鈮ν獗叵到y(tǒng)與基層墻體連接
應通過計算，首先要保證連接面積，黏結劑的使用至關
重要，黏結劑質量過關，黏結面積達標，就能夠保證足
夠的連接力。但如果黏結劑質量和黏結面積出現問
題，即使使用錨栓，還是會出現問題。
在美國，建筑物為非木質基層，作外保溫系統的幾
乎全為黏結保溫板，只有在木質基層或使用礦棉及巖
棉作為保溫板時才使用錨栓，并且使用錨栓的建筑物
高度都較低。國內廠家曾經與德國專家交流時提出錨
栓問題，得到的回答都是否定的，即錨栓不是必須的，
必須嚴格黏結劑的質量才是長遠原則。
目前有一些外保溫廠家使用質量極差的黏結劑，
然后將連接牢固的希望寄托于錨栓上‘，這有背于外保
溫體系應“技術先進，安全可靠”的原則，其原因如下。
1)在外墻外保溫系統中，EPS保溫板是最薄弱的
部分，最需要保護，使用錨栓打孔會破壞其整體性，使
其難以經受強烈風荷載的作用。
2)錨栓使保溫系統形成無數個冷橋，實質上是對
外保溫系統使用目的的一種違背。
3)錨栓固定需要在基層上打孔，錨固深度在
50ram以上，而鋼筋保護層的厚度也是25～40mm，這
樣就極易影響主體結構強度，特別是打孔造成的主體
承重墻中鋼筋的破壞。由于打孔操作質量不易控制，
更無法檢查是否破壞了主體墻的鋼筋(在不破壞EPS
板的前提下，需特殊設備才能檢查到一個鉆孔中的情
況)，且一旦破壞，修補就更困難(內部有塑料脹栓，鋼
筋混凝土保護層無法成為一個整體，強度是否滿足要
求需由設計人員進行驗算)。
4)錨栓對外墻外保溫系統的影響因素很多，應有
非常嚴格的規范。例如應有相關規范，防止外墻外保
溫系統水蒸氣透過過程中對錨栓的腐蝕；錨栓必須有
防腐防銹處理，錨栓螺帽要與外保溫的抹面膠漿及
EPS板有匹配性，再加上要滿足抗拉拔要求，錨栓的技
術含量很高。某種錨栓是否可以用在外墻外保溫系統
上，需要經過試驗和長期檢驗方可得出結論。而目前，
我國部分廠家不具備相應資格。
5)錨栓帽的材料主要有硬塑料和尼龍，這兩種材
料與聚合物黏結劑的相容性比EPS與黏結劑的相容性
差很多，這樣，在抹面層每個螺帽處形成黏結不良面，
時間長了就容易形成空鼓，實質上就是抹面層與錨栓
帽脫離，從而在抹面層形成無數個薄弱點，反而不利于
外墻外保溫系統對負風壓的抵抗，對外墻外保溫體系
的耐久性直接產生不利影響。
6)錨栓的打孔操作會破壞保溫板的黏結層和基層
的找平層。打孔時由于沖擊鉆的強烈振動會直接導致
黏結劑與基層脫離，或找平層從基層上脫離。因?yàn)轲?
結劑與基層之間的黏結強度要等到28d后才達到最
佳，而錨栓安裝基本上是在保溫板粘貼完成后就進行。
3應用的中期工作
3．1 材料采購
對系統的核心材料關注不夠，導致偽劣產品大量
使用。在外墻外保溫系統中，核心主材是黏結劑，包括
黏結砂漿和防護抹面砂漿，技術含量最高。輔材有保
溫板、玻璃纖維網格布以及可選配的錨栓等。
由于國家在建筑保溫節能上的強制政策，市場容
量巨大，致使許多建筑材料商涌入這個領域。部分不
具備合格資格的材料廠家，故意混淆視聽，干擾建設單
位材料采購的原則，導致眾多偽劣材料被工程應用，最
后的結果必然是工程質量無法得到保證。
3．2施工
材料安裝施工工藝簡單、施工環節少、施工質量可
控制性能好，其工程質量有保證。在這方面，一些技術
工藝成熟的外保溫做法是經過三四十年的經驗積累得
出的結論，比較完善；而另一些新技術工藝，還在經過
時間和工程實踐的檢驗而不斷調整。
目前，總體情況是按照廠家的要求去施工，這就帶
來了更大的問題，大多數廠家都沒有成熟的技術實力
為工程做好外保溫施工培訓和指導工作。
將有限的資源做最大限度的合理分配，是促進事
物良好發展的規律。但目前通常開發商和總承包商都
要求外保溫材料商承包材料和施工。這樣做的結果
是，材料商不得不去臨時招集施工人員，再派遣現場管
理人員管理工程和工人，而這些人沒有管理經驗，其結
果往往是質量和進度都無法滿足要求。
3．3成本控制
萬方數據
2010 NO．5 呂大鵬：建筑外墻外保溫應用問題分析95
一些工程項目的建設單位、總承包單位和外保溫
材料供應商一味追求利潤，忽視質量對工程的影響，從
而導致許多外保溫工程質量問題。以北京為例，目前
使用70mm厚18k．g／m3的EPS薄抹灰外保溫系統的材
料成本，在真正滿足國家規范要求的前提下，應控制在
75—85元／m2，加上相應的利潤，至少應在90元／m2以
上，但許多外保溫廠商在競爭過程中，最后中標的包工
包料價格還不到70元／m2，造成偷工減料和快速施工，
導致工程竣工不到半年，就出現外保溫開裂、脫落等各
種問題以及外保溫系統未竣工就開始修復的現象。
3．4注意事項
在一些外飾面為面磚的外保溫工程中，廣泛使用鋼
絲網，實際上，其質量隱息遠遠大于玻纖網格布。根據
試驗數據，中堿耐堿涂覆的玻璃纖維網格布的耐腐蝕性
能在一段時間以后基本趨于穩定，這樣，外保溫系統中
抹面膠漿埋設了網格布后，其強度和耐久性保持較好，
即使外側粘貼面磚，也可以始終為面磚提供性能穩定的
基層。而鋼絲網應用問題體現在如下方面。
1)鋼絲網的材料質量和性能沒有保證，鋼絲網一
定會生銹，即使用熱鍍鋅鋼絲網，鍍鋅的厚度只有
20斗m，其厚度必須在150tLm以上時才能防銹，鋼絲網
廠家目前沒有技術能力達到要求；即使可以做到，其成
本將是目前的10—20倍，市場無法接受，且會由于鍍
鋅膜太厚，沒有彈性，導致無法彎折。鋼絲網生銹后，
包裹鋼絲網的抹灰層強度就會隨之不斷下降，面磚獲
得的支撐性能減弱，極易在較短時間內脫落。
2)鋼絲網做法的施工質量沒有保證，鋼絲網比
EPS板材硬，無法順服EPS板彎折，而建筑物又有太多
的陰陽角及細部節點，鋼絲網在這些部位的彎折基本
上將EPS破壞，從而人為增加質量隱患。
3)鋼絲網自身的韌性導致其在抹灰砂漿申的位置
不穩定，抹灰層強度無法均勻，當氣候和溫度變化時，
產生應力，極有可能造成附著在其上的面磚脫落；在門
窗洞口等細部節點處，需要仔細操作，但鋼絲網難以彎
折，造成細部節點旋工粗糙，本來是防水的重點部位，
卻極易造成漏水。
4應用的后期工作
4．1工程質量控制
外保溫系統工程屬于建筑工程的一部分，均由監
理單位對外保溫材料和施工進行監督管理。目前監理
單位對外保溫工程質量控制的全套工作有了～定的了
解和進步，但還需要進一步加強。建筑監理公司人員
素質良莠不齊，這些人員對外保溫系統材料和技術關
注程度差異較大，導致操作人員和管理監督人員之間
的矛盾突出，也使得外保溫系統工程的質量投有從根
本上被重視。
4．2材料實驗室檢測
越來越多的國家級、省級、市級檢測機構可以對外
墻外保溫系統材料進行檢測，從而從一定程度上把住
材料質量關。但外保溫系統材料送檢還存在大量問
題，部分不合格材料廠商采取不合法手段取得合格的
檢測報告，應采取措施制止。
4．3注意事項
部分開發商將外墻外保溫施工承包給材料商的做
法不可取，應由專業的外保溫系統廠商提供材料和技
術指導，由具有專業施工流程管理和豐富施工管理經
驗及良好技術水平的總承包單位負責施工，每個部分
發揮各自的優勢和專長，共同完成外墻外保溫工程，施
工質量和進度是完全可以達到要求的。
5結語
上述問題為外保溫事業的發展留下了極大的隱
患。一旦這些問題出現，部分建設單位、總承包單位及
監理單位可能會對外墻外保溫技術產生懷疑，甚至放
棄采取外保溫系統重新改回內保溫系統節能。
中國的外墻外保溫系統節能技術從對外開放的政
策中受益匪淺，通過對發達國家先進技術和經驗的學
習，在引進消化吸收的基礎上，按照我國的國情不斷進
行調整，在整個技術發展的道路上少走了很多彎路。
但是也應當看到，以我國目前的技術水平，與發達國家
相比還有很大的差距。建筑節能事業的發展任重而道
遠，只有進一步解放思想，加倍努力，不斷創新，認真總
結，才能在今后的工作中得到更大的進步。
參考文獻：
【1]JGl49-2003膨脹聚苯板薄抹灰外墻外保溫系統[s]．北京：
中國標準出版社。2003．
JGl49-2003 External thermal insulation composite systems based
On e砷蛐ded polystyrene[S]．Beijing：Standards Press of China，
2003．(in Chinese)
[2】JcJl“-2004外墻外保溫技術規程[S]．北京：中國建筑工業
出敝社。2004．
JGJl44-2004 Technical specification for external thermal
insulation On wall8[s]．Beijing：China Architecture＆BlliIding
Press。2004．(in Chinese)
[3】李曉明．外墻外保溫系統建筑設計[J]．施工技術，2009，38
(5)：40-41．
Li XhmminS Architectural design of exterior wall external
iD8lll|￡i叩[J]．Construction Teclmology，2009．3s(5)：40-41．(in
Chinese)
[4] 呂大鵬．正確認識EPS薄抹灰外保溫技術和應用[J]．新型
建筑材料，2010。37(1)．
La Dapeng．A correct understanding of the EPS EIFS technology
and application[J．New Building Meterab，2010。37(1)．(ill
Chinese)
