建筑工地的接地接零及防雷措施

文檔作者：黃建華文檔來源：浙江省盎華市建筑工程公司		點擊數：	更新時間： 2025年09月18日
下載地址：點擊這里	文件大小： 90.21 KB 共3頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共3頁]

本文件共3頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?0.21 KB 共3頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：建筑工地施工升降機墜落事故原因及預防措施

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

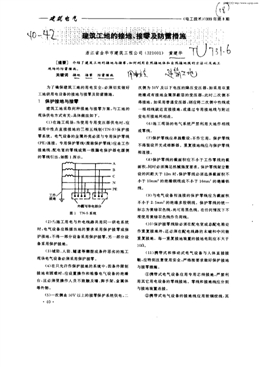

一建 電吃
尊搏 鬟鞋鞋筵糍囂；：毒驀 蔓簿 嘲薹 冀冀董強 2荽冀囂‘美莨妻蠢 謄罄曩維 盞囊
譬錘疑甏躲疑蠢荽：曩 翼霸薯 攔：鐾‰譬棼謄霧謄器 ≈疆 囊蔓
浙江省盎華市建筑工程公司(321001) 黃建華
[提要] 舟主驀了建筑工地的接地與接掌
觀場的琦雷措施。
關鍵詞 苧 ! !蘭
0
!營j一
’
如何利用自燕接地體和自然接地線的方法吼廈施工
7 f z
為了確保建筑工地的用電安全，必須切實做好
工地供用電設備的接地與接零及防雷措施。
1 保護接地與接零
建筑工地采取何種接地與接零方案。與工地的
現場供電方式有關。具體做法如下。
(1)在施工現場t當使用專用變壓器供電時。應
采用中性點直接接地的三相五線制(TN—s)保護接
零系統。電氣設備的金屬外殼必須與專用保護零線
(PE)連接。專用保護零線(簡稱保護零線)應由工作
接地線、配電室的零線或第一輾漏電保護器電搦『側
的零線引出。如圖1所示。
工作
接地
J
l lI
IJ IJ
r 州J1 。H
A
B
C
N
PE
外辱可導電部分
圖1 TN—S系統
(2) 施工用電與外電線路共用同一供電系統
時，電氣設備應根據當?shù)氐囊蟛捎帽Ｗo接零或保
護接地，不得一部分設備采用保護接零。另一部分設
備采用保護接地。
(3)城防、人防、隧道等潮濕或條件惡劣的施工
現場電氣設備必須采用保護接零。
(I)在只允許作保護接地的系統中，因條件限制
接地有困難時，應設置操作和維修電氣設備的絕緣
臺，且必須使操作人員不致觸及墻、腳手架、金屬體
等外物。
(5)一次側由50V 以上的接零保護系統供電。二
· 40 ·
次側為50V及以下電壓的降壓變壓器，如采用雙重
絕緣或有接地金屬屏蔽層的變壓器，此時二次側不
得接地。如采用普通變壓器。則應將二次側中性線或
一根相線就近直接接地，或通過專用接地線與附近
變電所接地網相連。
(6)施工現場的電氣系統嚴禁利用大地作相線
或零線。
(7)保護零線應單獨敷設，不作它用 保護零線
不得裝設開關或熔斷器。重復接地線應與保護零線
相連接。
(8)保護零線的截面積應不小于工作零緘的截
面積。同時必須滿足機械強度要求。保護零線架空敷
設的間距大于12m時，保護零緘必須選擇截面積不
小于10mm 的絕緣銅線或不小于16ram 的絕緣鋁
線。
(9)與電氣設備相連接的保護零線應為截面積
不小于2．5ram。的絕緣多股銅緘。保護零線的統一
標志為黃綠雙色線，尚可用黑色線。在任何情況下不
準使用黃綠雙色線作負荷線。
(1O)保護接零線除必須在配電室或總配電箱處
作重復接地外，還必須在配電線路的末端和中間饋
重復接地 每一重復接地裝置的接地電阻應不大于
10n
(11)攜帶式和移動式電氣設備與人體直接接
觸，應特別注意使用安全，嚴格接要求做好保護接地
與接零措施。
① 攜帶式電氣設備應用專用芯線接地，嚴禁利
用其它用電設備的零線接地。零線和接地線應分別
與接地裝置連接。
② 攜帶式電氣設備的接地線應用軟銅絞線，其
嘲
彘
§；
求
技
工
電
，
簟lt
．
：=7
nU
維普資訊 http://www.cqvip.com
《電工技術}lSS9年第8期
截面積不小于1．5mm 。
⑨ 由固定的電源或由移動式發電設備供電的移
動式機械的金屬外殼或底座，應和這些供電電源的
接地裝置有金屬的連接(如通過中性線N或專用接
地線PE)。在中性點不接地的電網中，可在移動式機
械附近裝設接地裝置，以代替敷設接地線，并應首選
附近的自然接地體。
④移動式電氣設備和機械的接地應符合固定式
電氣設備接地的規定，但下列情況可不接地。
a移動式機械自用的發電設備直接放在機械的
同一金屬框架上，且不供給其它設備用電。
b當機械由專用的移動式發電設備供電，機械
數量不超過2臺，機械距移動式發電設備不超過
50m，且發電設備和機械的外殼之間有可靠的金屬
連接
(12)起重機接地要求。
① 起重機電氣設備的構架、鋼管、滑接線支架等
非帶電金屬部分均應接地。
② 裝有接地滑接觸頭時，滑接觸頭與軌道或接
地滑接線應可靠接觸。
@司機室與起重機的連接，如采用螺栓固定時，
司機室與起重機之間應用圓鋼或扁鋼進行跨接，圓
鋼直徑不小于6mm，扁鋼截面積不小于48ram ，其
厚度不小于3ram，跨接點不少于兩處。
(13)施工現場所有的用電設備，除做好保護接
零與接地外，必須在設備負荷線的首端處設置漏電
保護器。
(14)安裝在已接地(接零)金屬構架上的設備，
以及與已接地(接零)的機床、機座之間有可靠電氣
接觸的電動機和電器的外殼，可不接地與接零。
2 如何利用自然接地體和自然接地線
自然接地體是指已敲設在地下的金屬管道、建
筑物鋼筋混凝土基礎的鋼筋、自流井插入管等
2．1 為了節省鋼材，交流電氣設備和接地應充分利
用以下自然接地體。
(1)敲設在地下的金屬管道(可燃或有爆炸介質
的管道除外)。
(2)金屬井管
建 轡乇
(3)與大地有可靠連接的建筑物及構筑物的金
屬結構
(4)鋼筋混凝土構件和基礎內的鋼筋。要求構件
或基礎內鋼筋的接點應綁扎或焊接，各構件或基礎
之間必須連成電氣通路 進出鋼筋混凝土構件的導
體與其內部的鋼筋體的第一個連接點必須焊接，且
還需與其主筋焊接。
(5)水工構筑物及類似構筑物的金屬樁：
(6)有金屬外皮的電纜(包有黃麻、瀝青層絕緣
物的除外)。
利用自然接地體時，應采用不少于兩根的導體
在不同地點與接地干線相連。
如果利用自然接地體能滿足要求的接地電阻
值，則可不另設人工接地體(發電廠和變電所以及有
爆炸危險的場所的接地裝置除外)。
2．2 交流電氣設備的接地線應充分利用以下自然
接地線。
(1)建筑物的金屬結構，如粱和柱子等。用建筑
物的金屬結構作接地線時，要求它為連續導體。因
此，除了其結合處采用焊接外，凡是用螺栓或鉚釘連
接的地方，都要采用跨接線連接?？缃泳€一般采用扁
鋼，作為接地干線，其截面不應小于100mm。；作為接
地支線，不應小于48ram 。
(2)生產用的金屬結構，如吊車軌道、配電裝置
的構架、起重機、升降機等結構。
(3)配線的鋼管。配線用的鋼管作為接地線時，
其管壁厚度不應小于1．5ram，以免產生銹蝕而成不
連續導體。在管接頭和接線盒處，都要采用跨接線連
接。鋼管直徑為40ram 及以下時，跨接線采用6mm
圓鋼I鋼管直徑為50ram 以上時，跨接線采用25×
4mm的扁鋼。
(4)電纜的鉛、鋁包皮。利用電纜的鉛包皮作為
接地線時，接地線卡箍的內部須墊以2ram 厚的鉛
帶，電纜鋼鎧與接地線卡箍相接觸的部分均須刮擦
干凈，以保證兩者接觸可靠。卡箍、螺桂、螺母及墊圈
均需鍍鋅。
(5)電壓為100OV 下的電氣設備，可 利用除
可燃液體和可燃或爆炸性氣體的管道外的各種用途
·41 ·
維普資訊 http://www.cqvip.com
一建影電名
的金屬管道作為接地線 如上、下水管道，暖氣管道
等
(6)不得利用蛇皮管、保溫管的金屬網或外皮以
及低壓照明網絡的導線鉛皮作接地線 房內需要接
地的電氣設備的金屬外殼應直接接地．井保證其全
長為完好的電氣通路，接地線與金屬外殼用螺栓連
接或低溫焊接。
如果利用上述導體能滿足規定要求時．可不必
另設接地線，但爆炸危險場所內的金屬管道 電纜的
金屬外皮等．只應作輔助接地線。
5 建筑工地的防疊措施
建筑工地施工現場有起重機、井宇架及龍門架
等高矗設備和腳手架，報容易發生雷擊事故。因此應
充分重視建筑工地的防雷。
(1)施工現場內的起重機、井宇架及龍門架等機
械設備和腳手架，若在相鄰建筑物、構筑物的防雷裝
置的保護范圍以外，或在表1規定范圍內，則應安裝
防雷裝置，井將設備鐵支架和腳手架接地。
若最高機械設備上的避雷針，其保護范圍按6o。
計算能夠保護其它謾備．且最后退出現場，贈其它設
備可不設防雷裝置。
? ● ? ? ? ? ? OO? ●
《電工技術》1999年薨8期
(2)施工現場內所有防雷裝置的沖擊接地電阻
值不得大于3D0
裹1 在施工現場內
(3)各機械設備的防雷引下線可利用該設備的
金屬結構體，但應保證電氣連接。
(4)機械設備上的避雷針長度應為1～z伽。
(5)安裝避雷針的機械設備所用的動力、控制、
照明、信號及通信等線路，應采用鋼管敷設，井將鋼
管及電氣設備外殼與該機械設備的金屬結構體作電
氣連接。如果有電纜線路，則電纜金屬外皮在進口處
應與接地裝置相連。
． (6)將新建成的建筑物結構骨架和混凝土柱子
的主筋接地，以防施工期間這些骨架和混凝土柱子
遭受雷擊
(7)每層樓的金屬門窗應與混凝土框架主筋相
連接。 (蝙輯：肖艷)
