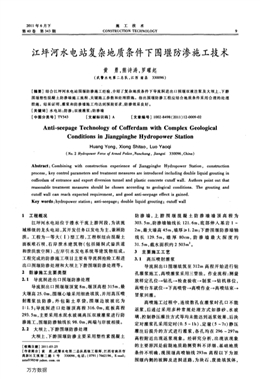

2011年6月下
第40卷第343期
施工技術
CONSTRUCTION TECHNOLOGY 9
江坪河水電站復雜地質條件下圍堰防滲施工技術
黃勇，熊詩濤，羅曜起
(武警水電第二總隊，江西南昌330096)
[摘要]結合江坪河水電站圍堰防滲施工經驗，介紹了復雜地質條件下導流洞進出口圍堰雙液注漿及大壩上、下游
圍堰塑性混凝土防滲墻施工流程、關鍵施工參數和處理措施。指出圍堰防滲工程應結合地質條件采用合理的處理
措施。結果證明，灌漿和防滲墻施工均達到預期要求，防滲效果良好。
[關鍵詞】水電站；防滲；雙液灌漿；防滲墻
【中圖分類號】TV543 【文獻標識雞]A [文章編號]1002—8498(2011)12-0009-02
Anti-seepage Technology of Cofferdam with Complex Geological
Conditions in Jiangpinghe Hydropower Station
Huang Yong，Xiong Shitao，Luo Yaoqi
(No．2 Hydropower Force of Armed Police，Nanchang，Jiangxi 330096，China)
Abstract：Combining with construction experience of Jiangpinghe Hydropower Station，construction
process，key control parameters
and treatment measures are introduced including double liquid grouting in
cofferdam of entrance and export diversion tunnel and plastic concrete cutoff wag．Authors point out that
reasonable treatment measures should be chosen according to geological conditions．The grouting and
cutoff wall can reach expected requirement，and good anti-seepage effect is gained．
Key words：hydropower station；anti-seepage；double liquid grouting；cutoff wall
1工程概況
江坪河水電站位于淡水干流上游河段，為該流
域梯級的龍頭電站，其開發任務以發電為主，兼顧防
洪。工程為一等大(I)型工程，工程樞紐由混凝土
面板堆石壩、右岸泄水建筑物(包括隧洞式溢洪道
和泄洪放空洞)、左岸引水發電系統等建筑物組成。
工程完成的防滲施工項目主要有導流洞搶險工程進
出口圍堰防滲處理和大壩上下游圍堰防滲處理等。
2防滲施工主要類型
2．1導流洞進出口圍堰防滲處理
導流洞出口圍堰堰頂寬8m，堰頂高程315m，最
大堰高25．Om，圍堰心墻采用細渣填筑，并用高壓噴
射灌漿法防滲，外包黏土草袋，圍堰邊坡坡比為
1：l-5；導流洞進口處堰頂高程316．Om，底板高程
293．5m，主要采用水泥水玻璃高壓雙液灌漿進行防
滲施工，圍堰防滲軸線長98．Om：兩端與岸坡相接。
2．2大壩上、下游圍堰防滲處理
大壩上、下游圍堰防滲主要采用塑性素混凝土
[收稿日期】2011-03-25
[作者簡介】黃勇，武警水電第二總隊高級工程師，江西省南昌市
高新區艾溪湖三路1號330096，電話：(0791)7662196。E-mail：
xstsdl985@yahoo．com．cn
防滲墻，上游圍堰混凝土防滲墻墻頂高程為
303．5m，防滲墻軸線長121．6m，底部伸入基巖1～
2m，最大墻高45m，墻厚≥1．2m；下游圍堰防滲墻軸
線長129．5m，墻厚80cm，防滲墻最大深度約
31．5m，截水面積約2 503m2。
3主要施工工藝
3．1高壓噴射灌漿
導流洞出口圍堰填筑至312m高程開始進行鉆
孔灌漿施工，高噴灌漿采用三管法。作業流程：測量
放樣定孔位一鉆孔一檢查驗收_+制漿_+鉆機移位，
高噴臺車就位_+下高噴管_+高噴作業-+高噴結束_
冒漿回灌。
高噴施工過程中，連續數孔在灌漿時孔口不能
返漿，后通過采用多種常規處理方式如摻砂、水玻
璃、控制靜壓灌注方式等均未能達到返漿效果，后決
定對灌漿孔采用定時(0．5～1h)、定量(5—7t)靜壓
灌注后提升的方式進行灌漿，各孔均在296～297m
高程附近出現返漿現象。經研究分析，出現該現象
的主要原因是前期地質勘測資料不詳細、基礎地質
條件不明確，現圍堰高噴軸線293m高程以下為原
圍堰內側的坡腳及進洞道路，為塊石、廢渣填筑體，
萬方數據
10 施工技術第40卷
還存在架空現象，采用高噴灌漿施工難以達到防滲
效果，后決定將防滲工程高噴灌漿施工改為混凝土
防滲墻施工。
3．2水泥水玻璃高壓雙液灌漿
導流洞進口圍堰水泥水玻璃雙液灌漿鉆孔深度
約23．0m，主要參數有：影響半徑R=0．60m。提管
標準(結束標準)：砂礫石層上部0—10．0m壓力3．0
—5．0MPa，吸漿量18—20L／min；下部10．0—23．Om
壓力5．0～6．0MPa，吸漿量18～20L／min。提管速
度：10—15cm／次。
主要施工流程為：放線定孔位_÷開孔鉆進_+鉆
孔至設計孔深_注漿_提升注漿管-+封孔一移孔_+
補孔注漿。注漿時先用高壓水對注漿孔管進行排沖
至管暢通后，及時進行注漿作業，根據注漿量和泵壓
間斷性均勻地將注漿管從孔底往上提升，邊注邊提，
直至地表。
灌漿完成后進行鉆孔取芯檢查，從芯樣情況可
見明顯的水泥水玻璃結石，漿液充填裂隙飽滿，強度
較高，而且在導流洞抽水過程中，圍堰滲水量較小，
達到預期目的，防滲效果良好。
3．3混凝土防滲墻
江坪河工程上下游圍堰均采用混凝土防滲墻。
上游圍堰防滲墻位于河床臨時圍堰上，圍堰填筑時
河床水位高程為305．5m，高于現施工平臺2m，圍堰
只能采取一次性填筑，無法碾壓?；靥盍蠟殚_山爆
破后的混合料，其中含大量大粒徑塊石，回填層架空
嚴重，結構極其松散。回填層下部為河床淤積層，多
為沉積物、腐蝕物和塊石沖積沉淀形成，極易水解。
河床淤積層在造孔過程中頻繁發生坍塌。加之成墻
厚度大(1．2m)，施工難度較大。
防滲墻鉆孔設備主要采用ZZ-6型沖擊鉆機，鉆
機布置在軌道上移動施工，先施工一期槽孔，再施工
二期槽孔(見圖1)。工程地質條件復雜，孔均較深、
大塊石多且有架空現象，鉆孔中漏漿、掉塊、卡鉆、歪
孔現象時有發生，在施工中采取如下措施。
一期槽孔(6800 一期槽孔(6 800
重匹11 600查j 2(3)4曬)2(3)4
200L【二期槽孔(6 800)
圖1槽孔劃分示意
Fig．1 Division of diaphragm wall grooves
1)造孔施工過程中，采用在沖擊鉆鉆頭刃部加
焊特殊耐磨鋼的方法，以減少鉆頭的維護時間，延長
鉆頭的大修周期和使用壽命，提高造孔效率。
2)根據地層條件，主孔施工采用沖擊鉆進法，
以重鉆加大對塊石和基巖的破碎力度，采用抽砂筒
出渣。在鉆進過程中按比例投入黏土和碎石，同時
提高泥漿黏度懸浮鉆渣，提高鉆進效率。
3)副孔采用上劈下鉆法施工。副孔上部以劈
打為主，下部采用三鉆法施工，即先在副孔中間沖擊
鉆孔，成孔后再對兩邊小墻進行劈打。副孔劈打施
工時，采用濃漿護壁，并且在主孔內回填部分黏土。
4)防滲墻主孔施工完成后用黏土回填，以防止
坍塌；待槽段副孔施工完成，開始清孔成槽施工。
5)采用抽砂筒清孔，鉆孔用造漿黏土含砂量
大，沉淀較快，采用集淀抽取法，清孑L效果良好。
圍堰塑性混凝土防滲墻施工完成并終凝后，對
其進行抽芯檢查，由于防滲墻的特殊材質，芯樣難以
成型，無法進行下一步試驗。因此，采用物探無損檢
測的方式進行上游圍堰防滲墻體質量檢測。經多道
瞬態面波法、垂直反射法、高密度電法、鉆孔聲波、鉆
孔彈性模量測試等多種方法檢測結果的綜合分析及
對比，得出防滲墻的質量檢測結論為：防滲墻墻體質
量總體均勻，未發現短墻或斷墻，面波測試未發現大
的缺陷異常；垂直反射法測試、鉆孔聲波和鉆孔彈性
模量測試均未發現明顯異常情況。
防滲墻施工完成已2年有余，從基坑初期排水
和經常性排水情況來看，已能達到預期的防滲目的，
防滲效果良好。
4 結語
我國水利水電圍堰工程堰基防滲主要采用灌漿
和防滲墻、鋼板樁等施工技術。灌漿防滲通常采用
高壓噴射灌漿、水泥水玻璃雙液灌漿和控制性水泥
灌漿等工藝，灌漿防滲施工具有開挖量小、占地少、
設備簡單、工效高、造價低等優點；混凝土防滲墻施
工技術相對成熟，防滲效果也較灌漿好，但同時也存
在施工工期較長，造價較高的缺點；因此水利工程圍
堰防滲應認真分析地質資料，尤其是覆蓋層的級配
資料，根據不同的地質條件及防滲要求等因素，合理
選擇防滲施工技術，是圍堰防滲成功的關鍵。
參考文獻：
[1] 胡新德．堤壩灌漿防滲的幾種方法[J]．中國農村水利水電，
1999(2)：36．
[2] 黎校．高壓噴射灌漿法在堤壩防滲加固工程中的應用[J]．廣
東建材，2006(12)：58-60．
[3]盧超．土壩壩體與堤壩地基劈裂灌漿防滲技術(J]．水利與建
筑工程學報。2003(1)：13．15，57．
[4】吳軍珍．青陽水庫壩基帷幕灌漿防滲工程施工方法[J]．福建
地質，2004(4)：222-225．
[5]楊曉東，張金接．壩基灌漿防滲與加固技術的研究及應用
[J]．水利水電技術，1991(1)：35-40．
[6]龐得水．淺議某水庫基巖灌漿防滲施工[J]．西部探礦工程。
2006(S1)：23-24．
