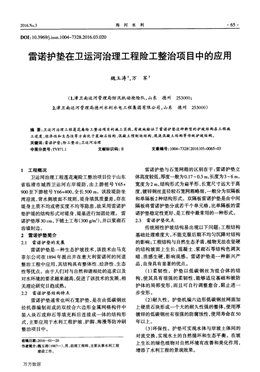

2016．No．3 海河水利·65·
DOI：10．39690．issn．1004-7328．2016．03．020
雷諾護墊在衛運河治理工程險工整治項目中的應用
魏玉濤1，萬軍2
(1．漳衛南運河管理局防汛機動搶險隊，山東德州253000；
2．漳衛南運河管理局德州水利水電工程集團有限公司，山東德州253000)
摘要：衛運河治理工程蓮花庵險工整治項目的施工實踐，有效地驗證了雷諾護墊這種新型的護坡結構在工程施
工進度、經濟性和生態性等方面優于漿砌石結構、混凝土預制塊結構、現澆混凝土結構等傳統護坡結構。
關鍵詞：雷諾護墊；險工整治；衛運河治理
中圖分類號：TV871．1 文獻標識碼：B 文章編號：1004—7328(2016)03—0065—03
1工程概況
衛運河治理工程蓮花庵險工整治項目位于山東
省臨清市城西衛運河右岸堤防，由上游樁號Y65+
900至下游樁號Y66+400，全長500 m。該段堤防坐
灣迎流，背水側坡面不規則，堤身填筑質量差，存在
堤身土質不均或密實度不均等隱患，故采用雷諾護
墊護堤的結構形式對堤身、堤基進行加固處理。雷
諾護墊厚30 cm，下鋪土工布(300咖2)，并以漿砌石
齒墻封邊。
2雷諾護墊簡介
2．1 雷諾護墊的發展
雷諾護墊是一種生態護坡技術，該技術由馬克
菲爾公司在1894年提出并在意大利雷諾河的河道
整治工程中應用，其結構具有整體性、經濟性、生態
性等優點。由于人們對與自然和諧相處的追求以及
對水環境的要求越來越高，促進了該技術的發展，相
關理論研究日趨成熟。
2．2雷諾護墊結構特點
雷諾護墊通常也叫石籠護墊，是在由低碳鋼絲
經機器編制而成的雙絞合六邊形金屬網格構件中
裝入塊石或卵石等填充料后連接成一體的結構形
式，主要應用于水利工程護坡、護腳、海漫等防沖刷
整治項目中。
收稿日期：2016--01—20
作者簡介：魏玉濤(1987一)，男，助理工程師，主要從事水利工程
建設工作。
雷諾護墊與石籠網箱的區別在于：雷諾護墊立
體高度較低，厚度一般為0．17～0．3 m，長度為3—6 m，
寬度為2 m，結構形式為扁平形，長寬尺寸遠大于高
度，鍍鋅鋼絲直徑較石籠網箱略細，一般分為雙隔板
和單隔板2種結構形式。雙隔板雷諾護墊是由中間
隔板將雷諾護墊分成若干個單元格，比單隔板的雷
諾護墊穩定性更好，是工程中最常用的一種形式。
2．3 雷諾護墊優點
傳統剛性護坡結構易出現以下問題：工程結構
基礎處理難度大，不能克服后期不均勻沉降對結構
的影響；工程結構與自然生態矛盾，植物無法在堅硬
的結構坡面上生長；混凝土、漿砌石等結構色調灰
暗、質感生硬，影響觀感。雷諾護墊是一種新興產
品，自身具有顯著的優點。
(1)柔韌性。護墊以低碳鋼絲為組合體的結
構，使其具有很強的柔韌性，能夠適應基礎和被防
護體的局部變形，而且可自行調整愈合，阻止進一
步變形。
(2)耐久性。護墊機編六邊形低碳鋼絲網面加
上硬質石塊形成一個大的耐久性強的整體，使用厚
鍍鋅的低碳鋼絲有很強的防腐蝕性，使用壽命在50
年以上。
(3)環保性。護墊可實現水體與岸坡土體間的
對流交換，實現水土的自然循環和生態平衡。在坡
上生長的綠色植物對自然環境有改善和美化作用，
增添了水利工程的景觀效果。
萬方數據
·66· 魏玉濤，萬軍：雷諾護墊在衛運河治理工程險工整治項目中的應用2016年6月
(4)整體性。護墊相鄰的每個單元通過鋼絲絞
合，大面積組裝無縫隙，具有其他材料難以替代的整
體連貫性。
(5)經濟性。護墊所需石料可以采用碎石、片
石、鵝卵石等傳統結構無法利用而成本較低的材料
作為填充料，且其結構形式不需要排水系統。施工
時無需專業工人，只需要機械操作，組裝簡單，施工
方便。
(6)美觀性。護坡雷諾護墊石籠網采用優質高
強度金屬線材編織焊接而成，其表面一般還會經過
浸塑、鍍鋅等工藝處理，顏色比較鮮亮。并且施工時
整齊擺放，具有較強的美觀陛能。
3雷諾護墊施工工藝
蓮花庵險工整治項目時間緊、任務重、質量要求
嚴格。為了實現質量、進度目標，項目部除了根據工
程實際情況合理調配各種資源，同時積極研究、實踐
新的施工工藝，科學調整施工方案，以滿足新型建筑
材料的施工要求。雷諾護墊施工分為5個步驟：施
工準備_組裝斗安置_填充石料一蓋板。
(1)施工準備。利用GPS—RTK技術確定工程
范圍、引入高程控制點。按照施工圖紙要求將基礎
進行整平，坡面清基厚度30 cm，滿足了坡面沒有松
散物質和植被的技術要求；需要回填的部位均達到
0．93的壓實度要求。坡面平整后首先進行漿砌石齒
墻砌筑，然后在坡面上鋪設土工布以滿足過濾排水
要求，土工布搭接采用縫接的方式，搭接長度不小于
20 cm。
(2)組裝。根據施工組織設計，雷諾護墊組裝在
乎整、堅硬的堤頂路面上實施。雷諾護墊均是折疊
捆綁在一起運至施工現場的，首先從捆扎包中把折
疊的雷諾護墊單元取出并放置在有一定堅實度且平
整的地面上，然后展開壓平，前后面板、中間隔板和
邊板翻開至垂直立起成型，側翼適當折疊并互相交
迭。雷諾護墊組裝后，前后面板、隔板和邊板均為豎
立形式，并確保所有的折痕都在正確的位置，在組裝
過程中及時校核雷諾護墊的尺寸。
(3)安置。在完成組裝以后，將雷諾護墊沿坡面
方向自坡腳向坡頂、沿堤頂軸線方向白下游向上游
一個緊接一個地?cái)[放在恰當?shù)奈恢?，護墊隔板平行
于水流方向擺放。在較陡的坡面上為防止其往下滑
動，用硬木栓將雷諾護墊固定在坡面上。蓮花庵險
工是沿堤防軸線方向?qū)εR河側堤坡進行防護的，對
于彎曲半徑18 m以內的無需改動，將雷諾護墊放置
成一定弧線來填充；對于彎曲半徑大于18 m的部位
則需將雷諾護墊剪開做成曲線或斜角，以滿足地形要
求。由于堤防坡面的坡比有變化，坡面坡長也就不盡
相同，邊角位置需要對雷諾護墊拆剪后再進行組裝。
(4)填充石料。本項目用于裝填的石料為卵石，
強度等級達到MU30，比重不小于2．5 t／m3，粒徑
在7．5—15 cm，并且石料在水下不被分解。填充卵
石采用半人工半機械的方式進行，先用小型裝載機
沿隔板中間慢慢傾倒卵石，再用人工整平，上層選擇
表面光滑、粒徑較大的卵石擺放。為避免單邊裝填
引起的隔板變形，隔板兩邊的卵石必須同時進行裝
填。在堤坡上施工時，從坡底往坡頂?shù)姆较蜻M(jìn)行裝
填，并確保每個隔板的頂部都露出來，便于絞合。
(5)蓋板。蓋板之前，先檢查卵石填裝是否飽
滿、密實、平整，外觀是否整齊、平順等。檢查符合要
求后，將護墊蓋鋪上，用適當?shù)墓ぞ甙炎o(hù)墊蓋與即將
被連接的邊板拉近，將護墊蓋連接在雷諾護墊相應
的邊板、端板和隔板上，所有被絞合的邊緣應呈一條
直線。
4效果分析
(1)施工進度。雷諾護墊根據施工圖紙要求，首
先工廠化制作半成品，然后在施工現場進行組裝定
型。其操作簡便、工序少、無需特殊的技術工人，可
采取平行、流水作業方案，實現多組同時施工，施工
效率高且質量易于保證，在機械配合的情況下更能
加快施工進度。蓮花庵險工整治工程工期僅2．5個
月，相比漿砌石結構、預制混凝土塊結構工期3．5、
4．5個月，分別縮短了29％、44％。同時，雷諾護墊施
工完畢即可投人使用，避免了水泥垢工結構需要定
期養護、結構發揮效益需要時間等問題。
(2)經濟效益。雷諾護墊所需石塊采用傳統結
構無法利用的卵石，石料成本低，不需要水泥、模板、
電力、排水系統和熟練工，只需要有限的機械設備。
雷諾護墊護坡單價約1 10元／m2，而漿砌石護坡單價
約127元／m2、預制混凝土塊護坡單價約160元,／m2，雷
諾護墊護坡方案比漿砌石護坡方案降低投資13％、
比漿砌石護坡方案降低投資31％。
(3)生態效益。雷諾護墊結構沒有采用任何污
染性材料，石材可在自然界中尋找，鋼絲網對自然環
境也沒有任何污染，不需要水泥等污染環境的材
料。雷諾護墊具有自然透水性，能夠及時消散孑L隙
水壓力，維持土體強度，降低發生滑坡的危險。雷諾
護墊能夠保證天然水體與地下水的自然交換，促進
植被生長和生態系統的恢復，利于生態環境的自然
平衡。(下轉第68頁)
萬方數據
．68． 劉金鋒，王偉，楊志超：混凝土施工工藝在天津市海堤工程中的應用2016年6月
下降，影響了施工效率和質量。
(2)自然因素對砌石施工的影響。天津地處渤
海灣，潮汐為不規則半日潮，一晝夜兩次，漲潮時間
5～6 h，落潮時間6～7 h。另外，區別于河道工程，
為節省工程投資，海堤工程一般在設計審批環節中
不安排施工圍堰費，迎海坡護砌工程必須按照潮汐
規律來搶抓時間施工。按照多年來施工統計，在無
大風、下雨或其他天氣的影響下，混凝土灌砌石工藝
每日有效施工時間為5—6 h，砌筑數量約30塊(按
30名施工人員統計)，長度也就是60 m左右。因此，
砌石工藝的低效率不適于沿海區域施工。
2．3 日常管理過程中常出現的一些問題
(1)受地面沉降、外力碰撞等影響，砌石防浪墻
上的混凝土壓頂不易修復，且修復后的外觀較差。
海堤沿線村莊、企事業單位較多，車輛來往頻繁，且
天津市海堤需提供社會交通服務，無法進行封閉式
管理。因此，經常出現施工車輛磕碰海堤防浪墻的
情況，且修補后的海堤整體面貌較差。
(2)隨著工程的運行年久和潮汐作用力影響，砌
石結構勾縫部位脫落、砌塊丟失和齒腳脫離造成上
部護坡塌陷，進而形成險工隱患。
3混凝土施工工藝的優勢
近年來，混凝土灌砌石施工價格逐年上漲，已與
混凝土施工價格相差無幾。因此，混凝土施工工藝
在材料采購、施工效率、外觀形象等方面均優于混凝
土灌砌石工藝。
3．1混凝土護坡既能滿足海堤工程設計規范要求，
工程質量有保證，又可節省工程投資
混凝土護坡具有較好的整體性，外表美觀，抗波
浪能力較強，管理方便，可以滿足海堤工程設計規范
的要求。
按照《海堤工程設計規范》(GB／1’51015—2014)
計算混凝土護坡厚度，其計算公式為：
．一廠—i—一
：0 3f』生!型墮±! (1) =．07nHt f睪—生—ΣΣ (1 J
、|∥pc—pw m
式中：t為混凝土護面板厚度；叩為系數，取1．O；
日為計算波高，取H，％；P。為混凝土板的密度(t／
m3)；P。為水的密度(ffm3)；L為波長；B為沿坡
方向(垂直于水邊線)的護面板長度，平均長度
為6—8 m；m為斜坡坡率。
經計算，得到：20年一遇潮位+7級風，t=0．19—
0．21 m；50年一遇潮位+7級風，t=0．22～0．24 m。
根據規范要求，混凝土護坡最小厚度為30 em。
因此，天津市海堤維修加固工程可以采用30 em厚
現澆混凝土板防護，比現狀灌砌石護坡厚度(40 em)
下降25％，相應護坡工程量可大幅減少。
3．2施工材料來源廣泛，采購便捷
根據2015年統計，天津市內具備混凝土生產資
質的廠家有183家。另外，從自制混凝土角度來說，
水泥、砂子、石子等原材料也便于在建材市場采購。
3．3混凝土施工效率高，更適合在沿海區域施工
以30人施工為例，在同等天氣和其他客觀條件
下，混凝土施工每天可完成50塊長100 m的砌筑量，
其速度是混凝土灌砌石工藝的1．6倍。而且，天津市
水利工程維修項目規定工程進度必須在主汛期前完
成，于汛期發揮工程效益。因此，海堤工程更需要高
效的施工速度。
另外，混凝土結構的防浪墻更具有美觀性，整體
效果佳。
4天津市沿海地區使用混凝土施工需要注意的問題
(1)受海洋環境和潮汐時間影響，采用混凝土工
藝施工應加入防腐劑和抗分散劑，以提高混凝土防
腐能力和縮短混凝土初凝時間。另外，混凝土后期
保養必須落實到位，以確保工程質量。
(2)為確保工程質量，盡量選用商品混凝土。一
般而言，天津市水利工程維修項目必須在主汛期前
完成，工期緊張，不允許出現返工情況。因此，采用
正規廠家生產的商品混凝土，可有效確保工程質量，
避免不合格混凝土造成的工程返工問題出現。另
外，天津市沿海區域淡水匱乏，地下水基本為堿性水
和苦咸水，對自拌混凝土的質量有影響，不建議采用
自拌混凝土。
綜上所述，隨著海堤工程管理水平的日益提高
和市場實際情況的不斷變化，天津市海堤工程可逐
漸過渡到以混凝土為主、砌石為輔的結構，以充分發
揮混凝土工程堅固、持久、美觀的優勢。
(上接第66頁)
5結語
蓮花庵險工整治項目完工后，整體陛強，美觀性
好，增加了堤身的安全|生。實踐證明，雷諾護墊護坡
作為一種新型的生態護坡技術，在工程施工進度、經
濟性和生態性等方面優于傳統的護坡形式，在條件
允許的情況下，應將其應用于更多、更廣的工程中，
發揮其完美的結構性能和生態效應。
