城市軌道交通基坑工程監測預警標準研究

文檔作者：吳鋒波1’2，金淮1，謝謨文2，劉永勤1 文檔來源： 1．北京城建勘測設計研究院有限責任公司 2．北京科技大學土木與環境工程		點 擊數：	更新時間： 2025年05月10日
下載地址：點擊這里	文件大小： 1.69 MB 共5頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共5頁]

本文件共5頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大小：1.69 MB 共5頁 文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：城市軌道交通建設的地質環境安全問題

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

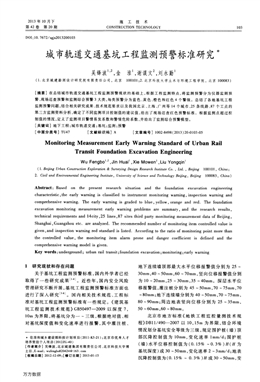

2013年lO月下第42卷第20期施 工技 術CONSTRUCTl0N TECHNOLOGY 103DOI：lO．7672／s舀s2013200103城市軌道交通基坑工程監測預警標準研究木吳鋒波1’2，金 淮1，謝謨文2，劉永勤1(1．北京城建勘測設計研究院有限責任公司，北京 100101；2．北京科技大學土木與環境工程學院，北京100083)[摘要]在總結城市軌道交通基坑工程監測預警現狀的基礎上，根據工程監測特點，將監測預警分為儀器監測預警、現場巡查預警和監測綜合預警3大類，每類預警分為藍色、黃色、橙色和紅色4個警級?？偨Y(jié)了各地基坑工程監測預警問題，結合相關研究成果、技術規范要求以及我國北京、上海、廣州等14個城市、25條線路、87個工點的第三方監測資料分析，確定了不同監測項目控制值的建議值，給出了現場巡查紅色預警標準。根據監測點超過控制值的情況，定義了監測項目警情易發系數和警情危險系數，并給出了監測綜合預警模型。[關鍵詞]地下工程；城市軌道交通；基坑；監測；預警[中圖分類號]Tu47 [文獻標識碼]A [文章編號]1002—8498(2013)20_0103旬5MOnitoring Measurement Early Warning Standard of Urban RailTransit Foundation ExcaVation EngineeringWu Fengb01一，Jin Huail，Xie Mowen2，Liu Yongqinl(1．Be咖ng￡，r如n Co瑚打MctiDn腳Zom￡ion&amp;amp;Su刪e，，i，增Des培n ReseⅡrc^脅s砒“把Co．，￡紀．，Be擾ng 10叭01，C^ino；2． c而訂口nd E，l"i九，nment口z Engineering，ns￡以M把，u凡i穢ersif)，o，_scieⅡceⅡnd丁0c^nozogy Be彬ng，Be玎i，增 100083，c^inn)Abstract： Based on the present research situation and the fbundation excavation engineeringcharacteristic，the early warning is classified to instrument monitoring warning，inspection warning andcomprehensiVe warning． The early waming is graded to blue，yellow，orange and red． The fbundationexcaVation monitoring measurement early warning problems are summary，and the research results，technical requirements and 14city，25 lines，87 sites third party monitoring measurement data of Beijing，Shanghai，Guangzhou etc． are analyzed． The recommended number of monitoring item contr01led value isgiven，and inspection warning red standard is listedthe controUed Value，the monitoring item alarmcomprehensiVe warning model is given．According to the ratio of monitoring point more thanprone and danger coefficient is defined and theKey words：underground；urban rail transit；foundation excavation；monitoring；early warning1研究現狀和存在問題關于基坑工程監測預警標準，國內外學者已經取得了一些研究成果¨…。近些年，國內安全風險管理研究不斷開展，基坑工程監測預警標準方面也進行了深入研究”4。。國內相關技術規范、工程標準對基坑工程監測預警標準有一些規定。《建筑基坑工程監測技術規范》GB50497—2009以深度7，10m為界限，將基坑分為一～三級，根據絕對值、相對基坑深度值和變化速率進行報警，其中灌注樁、}住房和城鄉建設部科技計劃項目(2011-K5—21)；北京市優秀人才培養資助個人項目(2012zG．40)[作者簡介]吳鋒波，北京城建集團有限責任公司、北京科技大學博士后，E·mail：wufengb0820424@163．com[收稿日期]2012．12_09；[修訂日期]2013-0l-15地下連續墻頂部最大水平位移報警值分別為25～30mm，40～50mm，60～70mm，豎向位移報警值分別為10～20mm，25～30mm，35～40mm。深層水平位移報警值，灌注樁分別為45～50mm，70～75mm，70～80mm；地下連續墻分別為40～50mm，70～75mm，80～90mm；周邊地表豎向位移分別為25～35mm，50～60mm，60～80mm。北京市地方標準《地鐵工程監控量測技術規程》DBll／490—2007以10，15m為界限，結合環境情況劃分基坑安全等級為三級，規定圍護樁(墻)頂部沉降控制值為10mm，變化速率1mm／d；圍護樁(墻)水平位移控制值為(o．15％～0．3％)H(日為基坑深度)或30～50mm，變化速率2～3mm／d；地表沉降控制值為(0．15％～0．3％)日或30～50mm，變?nèi)f方數據施工技術 第42卷化速率2mm／d。上海市地方標準《基坑工程施工監測規程》DG／TJ08—2001—2006以7，10m為界限，結合環境情況劃分基坑安全等級為三級，規定圍護墻頂變形控制值為25～60mm，圍護墻側向最大位移為45～80mm，地面最大沉降量為25～60mm，變化速率均為2～5mm／d。天津市工程標準《天津地鐵二期工程施工監測技術規定》規定圍護結構側向位移控制值(0．14％～0．3％)日，地表沉降控制值為(0．1％～0．2％)日。2008年《北京市軌道交通工程建設安全風險技術管理體系》(試行)中監測控制指標研究系統總結分析了相關技術規范、工程標準和實測結果，給出了一些參考數值。目前，城市軌道交通基坑工程實測結果缺乏系統的研究、總結，工程實際多以建筑基坑的控制指標或少量工程實例總結為依據，制定相應的預警標準。城市軌道交通基坑工程具有平面尺寸大、開挖深、環境復雜、地質條件差、支護形式眾多等特點，目前尚無適用于行業特點的統一的預警標準。因此，研究科學、合理的基坑工程監測預警標準成為當前安全風險監控亟待解決的重要問題。2預警類型和等級劃分城市軌道交通工程監測主要包括儀器監測和現場巡查2部分內容，綜合已有研究成果，根據城市軌道交通工程監測特點，監測預警可分為儀器監測預警(監測數據預警)、現場巡查預警和監測綜合預警3類。根據《中華人民共和國突發事件應對法》的相關規定，結合城市軌道交通工程安全風險管理要求和相關經驗總結，可將工程監測預警分為4級，分別用藍色、黃色、橙色和紅色表示，紅色為最高警級。3預警標準3．1儀器監測預警標準儀器監測預警可根據實測數據與控制值(包括累計變化值和變化速率)的比較劃分不同的等級。目前預警值的規定不統一，北京以控制值的70％，85％為預警分級標準，廣州、深圳取控制值的80％，天津取控制值的80％～90％。根據預警分級情況，建議儀器監測預警標準如下。1)藍色儀器監測預警 雙控指標(累計變化值、變化速率)之一超過控制值的70％。2)黃色儀器監測預警 雙控指標均超過控制值的70％，或雙控指標之一超過控制值的85％。3)橙色儀器監測預警 雙控指標均超過控制值的85％，或雙控指標之一超過控制值。4)紅色儀器監測預警 雙控指標均超過控制值，或變化速率出現急劇增長。對基坑工程臨近既有地鐵車站、文物古跡等重大風險工程的儀器監測控制值多針對不同工況條件制定，儀器監測預警標準也應對應分解到不同的施工階段中。儀器監測預警標準與監測控制值密切相關，由于監測控制值受施工工法、地質條件復雜程度、周邊環境特點及保護要求等多方面因素影響，很難給出科學、合理的數值，容易造成控制要求嚴格、監測點各類警情大量出現的現象，為工程安全風險管理帶來了許多問題。目前，工程監測多以第三方監測結果為依據進行相關的預警工作?；庸こ痰牡谌奖O(jiān)測項目主要包括周邊環境變形、地表沉降、樁墻頂豎向位移、水平位移和樁墻體水平位移等。這些監測項目控制值的合理確定可以很好地保證儀器監測預警工作的開展。為合理確定監測項目的控制值，現廣泛收集了北京、上海、廣州等14個城市、25條線路、87個工點的變形監測資料，通過實測資料的統計分析，可以為監測控制值的確定提供很好的依據和建議。這些監測結果均為第三方監測資料，具有很好的真實性和代表性。地質條件是影響基坑工程變形的重要因素，參照《建筑抗震設計規范》GB5001l一2010的工程場地土類型劃分標準，將所收集各地工點的地層條件分為堅硬～中硬土和中軟～軟弱土兩大類，分別進行統計和分析。其中，堅硬～中硬土是指稍密～密實的碎石土，密實、中密的礫、粗中砂，正。(地基承載力特征值)>150kPa的黏性土和粉土、堅硬黃土等，800m／s≥y。(巖土剪切波速)>250m／s；中軟～軟弱土是指稍密的礫、粗中砂，松散的砂，六?！?50kPa或新近沉積的黏性土和粉土、填土、可塑新黃土、流塑黃土、淤泥和淤泥質土，y。≤250m／s。1)樁墻頂豎向位移29個基坑的樁墻頂豎向位移實測結果如圖1所示，圖中統計了每個工點監測點變形的最大值、最小值、平均值和設計控制值。這些工點大部分位于中軟～軟弱土地區，監測設計給出了沉降和隆起兩個方向的控制值。實測結果表明樁墻頂沉降多在一30mm以內，隆起多在30mm以內。樁墻頂豎向位移最大變化速率多在一2～2mm／d。2)樁墻頂水平位移中軟～軟弱土地區24個基坑的樁墻頂水平位萬方數據吳鋒波等：城市軌道交通基坑工程監測預警標準研究 105圖l樁增頂豎向位移Fig．1 Vertical displacement Of piIe&amp;amp;diaphragm waIl top移實測結果如圖2a所示，這些基坑的樁墻頂水平位移變形較小，多在設計控制值(30—40mm)以內。部分工點出現了向基坑外的樁墻頂水平位移，有3個工點給出了相應的控制值。堅硬～中硬土地區49個工點基坑的樁墻頂水平位移實測結果如圖2b所示，樁墻頂向基坑內的水平位移多在設計控制值30mm以內，向基坑外的水平位移多在20mm以內。6 8 10】2 14 16 1 8 20 2224 26 28 30基坑深度，ma中軟一軟弱土地區基坑深度／n1b堅硬～中硬土地區圖2樁墻頂水平位移Fig．2 Horizontal dispIacement of piIe&amp;amp;diaphragm waU top根據統計結果建議基坑工程樁墻頂應給出向基坑內外兩個方向的水平位移監測控制值。實測結果表明，各地樁墻頂水平位移的最大變化速率一般在一2～2mm／d?；庸こ虡秹斬Q向位移和水平位移實測變形相對較小，不同基坑深度之間樁墻頂變形沒有明顯的差別，這與各地根據工程實際采用合適的圍(支)護結構形式有很大的關系，例如上海等中軟～軟弱土地區首道支撐多采用混凝土支撐，北京等堅硬～中硬土地區首道支撐多采用鋼支撐等，對圍護樁墻頂部變形有很好的控制。3)樁墻體水平位移中軟～軟弱土地區29個基坑的樁墻體水平位移實測結果如圖3a所示，這些基坑的樁墻體水平位移變形較大，多超過了設計控制值(30～40mm)。向基坑外位移的測點數量很少，且數值多在10mm以內。實測最大變化速率多在5mm／d以內。堅硬一中硬土地區47個基坑的樁墻體水平位移實測結果如圖3b所示，大部分基坑變形在設計控制值(30～40mm)以內，部分工點有監測點超過控制值。堅硬一中硬土地區樁墻體水平位移的最大變化速率多在2—3mm／d?；由疃龋痬a中軟～軟弱土地區基坑深度／mb堅硬～中硬土地區圖3樁墻體水平位移Fig．3 HorizontaI displac咖ent of pne&amp;amp;diaphragm waU堅硬～中硬土地區基坑圍護結構多采用灌注樁，在支撐作用下基坑側壁土體可通過樁間裂縫擠出，致使樁體出現向基坑外側的變形；而中軟～軟弱土地區基坑圍護結構多采用地下連續墻，在支撐作用下基坑側壁土體難以出現擠出的現象，因此其墻體變形主要為向基坑內的水平位移。4)地表沉降中軟一軟弱土地區31個基坑的地表沉降實測結果如圖4a所示，受地質條件影響，這些基坑的地表沉降大部分超過了30mm的設計控制值，部分工點實測值較大，最大沉降量達到224．2mm。開挖深∞如m∞加∞如mm踟加鯽∞∞如如mom加如∞如∞如∞如如m0m如如∞如萬方數據施工技術 第42卷度14．0～22．0m的基坑周邊地表有一定上浮，但上浮量較小?；由疃龋痬a中軟～軟弱土地區基坑深度，lnh堅硬～中硬土地區圖4周邊地表沉降Fig．4 SurrOⅡnding ground se砌ement堅硬～中硬土地區36個基坑的地表沉降實測結果如圖4b所示，除4個基坑的地表沉降較大外(最大值94．5mm)，大部分基坑的地表沉降在30mm的設計控制值以內。開挖深度14．0～22．0m的基坑周邊地表上浮量較大，最大達到19．8mm。整體實測結果表明，地表沉降的最大變化速率多在2—3mm／d。根據城市軌道交通基坑工程的特點，按照破壞后果、深度、環境條件等劃分基坑工程風險等級：①一級 圍(支)護結構過大變形或破壞、巖土體失穩等后果很嚴重；基坑設計深度日≥20m；工程臨近城市軌道交通既有線、重要建筑、橋梁等。②二級圍(支)護結構過大變形或破壞、巖土體失穩等后果嚴重；基坑設計深度10m≤日<20m；工程臨近一般建筑、橋梁、重要管線、道路等。③圍(支)護結構過大變形或破壞、巖土體失穩等后果不嚴重；基坑設計深度日<10m；工程l臨近一般管線、道路、綠地等。綜合相關研究、技術規范和實測結果分析，不同基坑風險等級的監測控制指標建議如表1所示。3．2現場巡查預警標準現場巡查應能夠掌握工程建設整體性狀的變化，全面監測工程自身和周邊環境的安全狀態，是工程安全監測及預警的重要手段?，F(xiàn)場巡查也可以分為藍色、黃色、橙色和紅色4個警級，由于現場巡查工作是由監測對象外部現象推及內部安全狀表1基坑工程監測控制指標Table 1 The monitOring contr0IIed Value 0ffbundation excavation engineering監測項目 巖土類型累計值／mm 變化速率／一級 二級 三級(mm．d一1)樁墻頂豎向位移 一 10—25 20一30 20～30 3～4樁墻頂水平位移 一 15—25 20一30 20～40 3～4樁墻體水平位移中軟一軟弱土30—50 40一60 50～70 3～6堅硬一中硬土20—30 30一40 30～40 3～5地表沉降 中軟一軟弱土20一40 30一50 40一60 3—6堅硬一中硬土20一30 25—35 30一40 2—4態的變化，需要豐富的工程經驗積累才能正確判斷工程自身結構和周邊環境的安全與否。各個預警等級標準的確定需進行系統研究，可由各地根據工程經驗進行確定。對于一般技術人員來說，現場巡查應與儀器監測工作密切配合，主要注重較為嚴重的異?，F(xiàn)象(危險警兆)的發生、發展，及時發現、上報紅色巡查預警。工程出現下列危險警兆時應進行紅色巡查預警：①基坑、隧道支護結構出現過大變形、較大裂縫、斷裂、較嚴重滲漏水、隧道底鼓，支撐出現明顯變位或脫落、錨桿(索)出現松弛或拔出等；②基坑、隧道周圍巖土體出現涌砂、涌土、管涌，較嚴重滲漏水、突水，滑移、坍塌，基底較大隆起等；③周邊地表出現突然明顯沉降或較嚴重的突發裂縫、坍塌；④建(構)筑物、橋梁等周邊環境出現危害正常使用功能、結構安全的過大沉降、傾斜、裂縫等；⑤周邊地下管線變形突然明顯增長或出現裂縫、泄漏等；⑥根據當?shù)毓こ探?jīng)驗判斷，出現其他必須進行警情報送的情況。3．3監測綜合預警標準工程監測綜合預警是指通過儀器監測預警和現場巡查預警結果的綜合分析，對不同監測對象以及整個工程項目的安全狀態進行判定，以確定工程整體的預警等級。綜合預警等級對應也可分為藍色、黃色、橙色和紅色4個警級。所收集實測資料中部分工點的監測項目有超過控制值的情況，超值監測點與該監測項目監測點總數的比值分布情況如圖5所示。由圖5a可知，中軟一軟弱土地區16m深度以上基坑樁墻體水平位移、地表沉降監測點超過控制值的情況較多，部分基坑樁墻體水平位移全部監測點均超過控制值。由圖5b可知，堅硬～中硬土地區樁墻體水平位移超過控制值的監測點數量多在60％以內。根據不同監測項目的監測點超過控制值的情況，定義監測項目警情易發系數矽．和警情危險系數職：玻緇0m靼川般削職w∞礬W萬方數據吳鋒波等：城市軌道交通基坑工程監測預警標準研究 107鋈1鬈t《基籟《囂趔疆鋈籟蘧《霹雜《察靼輟基坑深度／ma中軟～軟弱土地區14 16 18 20 22 24 26 28 30 32 34基坑深度，mb堅硬～中硬土地區圖5超過控制值監測點的比例Fig．5 oVer cOntroUed value monitOring point ratio∑ri·日i ／．’i —i形，=旦÷一 (1)y日i 簀‘1形z 2畝 (2)式中：r。為超過控制值監測點數量與該監測項目監測點總數的比值；日；為某一基坑的開挖深度；i為基坑數量，江1一凡。根據實測結果統計分析，計算不同監測項目的警情危險系數耽，并對其進行歸一化處理，得出工程監測綜合預警模型。1)中軟～軟弱土地區形：=a1·a2·理3(0．14肘1+0．10肘2+0．35肘，+0．41肘。) (3)式中：緲：為監測綜合預警值；a。，a：，a，分別為工程自身風險等級、周邊環境監測預警結果、現場巡查預警結果修正系數；肘，，肘：，鳩，肘。分別為地表沉降、樁墻體水平位移、樁墻頂水平位移和樁墻頂豎向位移實測結果的危險性綜合評價值，取值為0～1．0，危險性越大取值越大。2)堅硬～中硬土地區形。2 al·d2·a3·a4(0．58肘I+0．24肘2+0．18肘3) (4)式中：a。為樁墻頂豎向位移預警結果修正系數，其他同上。a。，a：，a，，口。的數值由工程實際綜合判斷選取，取值均為0．8一1．0，風險越大取值越大。監測綜合預警等級需綜合各類影響因素進行判定，工程實際應建立一套系統的專家隊伍進行相關分析工作，有效調配現有專家資源，以提高預警等級確定的科學性，合理評判工程的安全狀態，給予工程整體適宜的關注度。4結論和建議1)根據城市軌道交通基坑工程監測特點和預警管理要求，可將監測預警分為儀器監測預警、現場巡查預警和監測綜合預警3大類，每類預警又可分為藍色、黃色、橙色和紅色4個警級，紅色為最高警級。2)通過我國87個城市軌道交通基坑工程的實測資料分析，結合相關研究成果和技術規范要求，給出了不同監測項目控制值的建議數值。3)現場巡查預警標準需由各地根據工程經驗進行綜合確定，給出了需進行紅色巡查預警的情況。4)工程監測綜合預警是對儀器監測預警和現場巡查預警的系統分析，對工程整體安全狀態的綜合判斷。根據監測點數值超過監測控制值的情況，定義了監測項目警情易發系數和警情危險系數，并給出了中軟～軟弱土地區和堅硬一中硬土地區的監測綜合預警模型。5)工程監測綜合預警等級判定需全面考慮各類因素的影響，工程實際注重預警專家隊伍的建設和預警模型的深入研究，以更為有效、合理地評判工程的安全狀態。參考文獻：[1]Long M． Database for他taining wall and gmund movements dueto deep excavations [J]． Joumal of Geotechnieal andGeoenVimnmental Engineering， ASCE， 200l， 127 (33)：203．224．[2] MoomaⅡn c．Analysis of w“l(fā) and gmund movements due to deepexcavations in 80ft soil based on a new worldwide database[J]．Soils and Foundations，2004，44(1)：87—98．[3]Yoo c．Behavior ofbraced and anchored walls in∞ils overlyingmck[J]． Joumal of Geotechnical and GeoenvimnmentalEngineering，ASCE，200l，127(3)：225-233．[4] Leung E HY，cHARLEs．w w NG． wall and grDundmoVements as∞ciated with excaVations supported by cast in situwallin mixed gmund conditions[J]．Joumal of Geotechnical andGeoenVironmental Engineering，2007，133(2)：129-143．[5] 江曉峰，劉國彬，張偉立，等．基于實測數據的上海地區超深基坑變形特性研究[J]．巖土工程學報，2010，32(s2)：570．573．[6] 王衛東，徐中華，王建華．上海地區深基坑周邊地表變形性狀實測統計分析[J】．巖土工程學報，20ll，33(11)：1659一1666．[7] 徐中華，王衛東．深基坑變形控制指標研究[J]．地下空間與工程學報，20lO，6(3)：619．626．[8] 鄭榮躍，曹茜茜，劉干斌，等．深基坑變形控制研究進展及在寧波地區的實踐[J]．工程力學，20ll，28(s2)：38-53．
