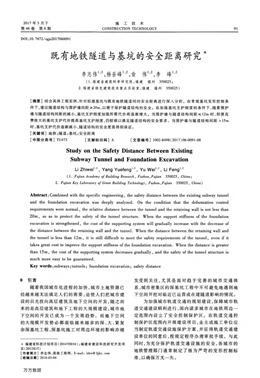

2017年3月下
第46卷第6期
施工技術
CONSTRUCTION TECHNOLOGY 91
DOI：10．7672／s鰣s2017060091
既有地鐵隧道與基坑的安全距離研究術
李志偉1’2，楊岳峰1’2，俞偉1’2，李峰1’2
(1．福建省建筑科學研究院，福建福州350025；
2．福建省綠色建筑技術重點實驗室，福建福州350025)
[摘要]結合具體工程實例，針對擬建基坑與既有地鐵隧道間的安全距離進行深入分析。在常規基坑變形控制條
件下，建議隧道結構與圍護墻間距≥20m，以便于保護隧道結構的安全。在加強基坑支護剛度的條件下，隨著圍護
墻與隧道結構間距的減小，基坑支護剛度加強所需代價將逐漸增大。當圍護墻與隧道結構間距≤12m時，即便花
費極大的基坑支護代價提高基坑支護剛度，仍較難以滿足隧道結構的安全要求。當圍護墻與隧道結構間距>15m
時，基坑支護代價逐漸減小，隧道結構的安全更易得到保證。
[關鍵詞]地鐵；隧道；基坑；安全距離
[中圖分類號]TU473 [文獻標識碼]A [文章編號]1002—8498(2017)06-009l—06
Study on the Safety Distance Between Existing
Subway Tunnel and Foundation Excavation
Li Zhiweil?，Yang Yuefen91一，Yu Weil一，Li Fen91’2
(1．Fujian Academy of Building Research，F(xiàn)uzhou，F(xiàn)ujian 350025，China；
2．Fufian Key Laboratory of Green Building Technology，F(xiàn)uzhou，F(xiàn)螄an 350025，China)
Abstract：Combined with the specific engineering，the safety distance between the existing subway tunnel
and the foundation excavation was deeply analyzed．On the condition that the deformation control
requirements were normal，the relative distance between the tunnel and the retaining wall is not less than
20m，SO as to protect the safety of the tunnel structure．When the support stiffness of the foundation
excavation is strengthened，the cost of the supporting system will gradually increase with the decrease of
the distance between the retaining wall and the tunnel．W7hen the distance between the retaining wall and
the tunnel is less than 12m，it is still difficult to meet the safety requirements of the tunnel，even if it
takes great cost to improve the support stiffness of the foundation excavation．When the distance is greater
than 1 5 m，the cost of the supporting system decreases gradually，and the safety of the tunnel structure is
much more easy to be guaranteed．
Key words：subways；tunnels；foundation excavation；safety distance
0 引言
隨著我國城市化進程的加快，城市土地資源已
經越來越無法滿足人們的需要，迫使人們把城市建
設的目光投向高層建筑及地下空間的開發，隨之而
來的是高層建筑和地下工程的大規模建設，城市地
下空間的開發已成為一個發展趨勢。而地下空間
的大規模開發勢必都面臨越來越多的深、大、緊復
雜深基坑工程，深基坑施工對周邊環境的影響亦越
{福建省科技計劃項目(2014Y0016)；福建省建設科技研究開發項
目(2012K15)
【作者簡介]李志偉，高級工程師，E—mail：lzhw@fjjky．corn
[收稿日期]2016-03-04
發受到關注，尤其是面對趨于完善的城市交通體
系，城市密集區的深基坑工程中不可避免地遇到地
下空間開挖對臨近已運營或在建隧道影響的情況。
為加強城市軌道交通的規劃建設，保障城市軌
道交通建設順利進行，國內諸多城市在地鐵周邊一
定范圍內設立了安全控制保護區。在軌道交通控
制保護區范圍內開展建設項目，業主或施工單位應
當制定軌道交通設施保護方案，并征得軌道交通建
設單位的同意后，按規定程序辦理審批手續。與此
同時，為充分保護軌道交通設施的安全，各城市的
地鐵管理部門通常制定了極為嚴苛的變形控制標
準，以確保萬無一失。
萬方數據
92 施工技術第46卷
針對深基坑開挖對臨近隧道的影響己有諸多
學者做了相關研究¨“。，但鮮有文章針對基坑與既
有隧道之間安全距離進行界定和研究，僅行業標
準¨川規定了盾構法外部作業的工程影響分區及城
市軌道交通結構安全控制指標值。盡管該規定具
有一定的指導意義，但對于寸土寸金的城市地下空
間，針對具體實際工程仍有待于對既有隧道與基坑
的安全距離進行較為深入分析與界定，以便更充分
合理地利用地下空間。
本文結合具體工程實例，針對擬建基坑與既有
地鐵隧道之間的安全距離進行深入分析，盡可能在
保證地鐵隧道結構的安全前提下，減小基坑施工期
間專項保護措施費用，并充分、高效地利用地下
空間。
1 工程概況
1．1項目概況
已建隧道區間段為平面曲線段，曲線半徑為
320m，覆土最大厚度為11．3m，最小厚度為4．13m。
擬建建筑設3層地下室，開挖深度約18．0m。擬建
項目與已建地鐵隧道的相對位置關系如圖1所示。
圖1 擬建項目與隧遁平面布置
Fig．1 Plan layout of the project and tunnel
由圖1可知，已建隧道與擬建項目的規劃用地
在平面位置上存在沖突，直接導致隧道與擬建地下
結構之間距離過小。為盡可能減小因盾構隧道的
存在而影響擬建項目的建設，有必要對擬建基坑與
隧道之間的安全距離進行評估，從而在確保盾構隧
道安全的前提下，確保項目的順利建設。
1．2場地地質條件
場地內各土層分布及參數具體如表1所示。
根據地下水埋藏條件和含水性質分類，場地地
下水為孔隙潛水、孑L隙承壓水和裂隙承壓水?？辈?
期間測得鉆孔初見水位9．230～6．800m，穩定水位
為9．730～4．700m，水位起伏較大。
2 分析模型
2．1土體與結構參數
表1 土層物理力學參數
Table 1 Physical and mechanical parameters of soil
土體本構模型采用硬化土模型，其基本思想是
基于三軸排水試驗中偏應力與軸向應變之間的雙
曲線關系建立的，主要參數有主偏量加載剛度模量
E∞、卸載／再加載剛度模量E。及側限壓縮剛度模
量E刊。依據軟土地區工程經驗及大量試驗結
果¨2刪，本文取E50=E。re。fd=E。：，E。，=6E5。，土體
采用15節點三角形單元進行模擬，土層厚度取
60m，寬度取260m。根據項目初步規劃，基坑寬度
暫按100m計，基坑深度暫按18m考慮，故土體寬度
及厚度均可滿足模型計算要求。
圍護墻、鋼筋混凝土內支撐及隧道結構按抗彎
剛度及抗壓剛度進行等效，并采用5節點梁單元進
行模擬，混凝土的彈性模量均取30GPa。
2．2支護結構參數
綜合場地的工程及水文地質條件、周邊環境及
開挖深度等因素，該工程擬采用圍護墻作為擋土及
止水構件，并設置3道鋼筋混凝土內支撐。
為便于模型的建立，圍護墻統一按墻體予以考
慮，并假設圍護墻厚度為800ram，3道鋼筋混凝土內
支撐的支錨剛度均為25MN／m，坑外超載按20kPa
考慮。
2．3計算分析工況
本模型的具體計算分析工況如下。
1)建立土層，形成初始地應力，并對位移清零。
2)建立雙線隧道結構模型，并對位移進行
清零。
3)建立圍護樁。
4)土方開挖至一1．000m。
5)施工第1道鋼筋混凝土內支撐。
6)土方開挖至一7．000m。
7)施工第2道鋼筋混凝土內支撐。
8)土方開挖至一13．000m。
9)施工第3道鋼筋混凝土內支撐。
10)土方開挖至基坑底標高一18．000m。
萬方數據
李志偉等：既有地鐵隧道與基坑的安全距離研究93
3隧道保護控制標準
住房和城鄉建設部于2013年9月25日發布了
行業標準CJJ／T202--2013《城市軌道交通結構安全
保護技術規范》，該標準規定了盾構法外部作業的
工程影響分區宜按表2確定，具體如圖2所示。
表2盾構法外部作業的工程影響分區
Table 2 Working influence areas with shields
注：6為盾構法城市軌道交通隧道的毛洞跨度
]]3b生生,b≤≤,寫寫3b
圖2外部作業的影響分區
Fig．2 Influence partition of external work
同時，該規范規定了城市軌道交通結構安全控
制指標值，具體如表3所示。
表3隧道安全控制指標值
Table 3 Safety control index of the tunnel
4不考慮隧道影響計算結果
4．1 彈性地基梁法計算結果
結合地方經驗，一般一級基坑的基坑支護圍護
樁頂部水平位移設計計算限值取20mm和0．2％基
坑深度的較小值；基坑支護圍護樁深層水平位移設
計計算限值取40mm和0．3％基坑深度的較小值。
在不考慮周邊環境控制要求的情況下，采用上述支
護體系，開挖到坑底標高時，圍護墻的變形(最大值
為39．91mm)可滿足基坑變形控制要求，具體變形
及內力計算結果如圖3所示。
4．2有限元計算結果
當不考慮隧道存在時，采用有限元方法分析所
得基坑變形如圖4所示。
由圖4可知，有限元計算所得圍護墻最大水平
200——600 0 6001 200——630—+315 0 31 5 630
15 t 1 5 1 5 、j
201 20 20 、、、
25 r 25 25 i，
28．5 L碗方i一28 5。1磊／1kN了in 28 5 Li贏／kN二位移／mm 彎矩舅力
(3991)(O 03) (1 042 63)(1 066 45)(53831)(397 30)
圖3 圍護墻的變形及內力計算結果
Fig．3 Calculation results of displacement
and inner foIrce of enclosure wall
水平位移【r)
ExlremcU 39 7l×101in
a鄰近隧道側
d
奢
習水平位移((。)
Extreme r 39 65×10’m
b遠離隧道側
圖4 圍護墻變形曲線
Fig．4 Displacement curves of the enclosure wall
位移為39．71mm和39．65mm，與彈性地基梁法計算
結果基本吻合，與理正深基坑支護設計軟件計算結
果基本吻合，說明上述有限元模型所采用的模型尺
寸、土層參數等是合理的，為下文計算分析結果的
準確性奠定了基礎。
同時，為便于下文進行對比分析，對未考慮基
坑影響的隧道土壓力進行分析，具體如圖5所示。
E?嘏寒。：：刪惡t囂86 k、。
圖5盾構隧道外壁土壓力
Fig．5 Earth pressure of the tunnel with shields
由圖5可知，當隧道結構未受到基坑施工影響
時，隧道外壁土壓力值為132．86kPa。
5考慮隧道影響的常規基坑計算結果
結合CJJ／T202--2013《城市軌道交通結構安全
萬方數據
94 施工技術第46卷
保護技術規范》規定，盾構法外部作業的工程影響
分區以隧道直徑作為劃分模數，故在分析常規基坑
變形控制條件(即僅為常規設計，未考慮地鐵隧道
存在的影響)下基坑開挖對隧道結構變形影響時，
基坑邊線與隧道結構之間的距離參數亦以隧道直
徑作為模數，考慮到隧道直徑d=6．2m，故二者距離
D近似按6．O，12．0，15．0，18．0，20．O，24．0m。
5．1 圍護樁變形計算結果
當圍護墻與隧道結構之間的距離分別選取上
述距離時，基坑的變形如表4所示。
表4圍護墻水平位移
Table 4 Lateral displacement of retaining wall
相對距離
D／m
圍護墻最大水平位移／mm
鄰近隧道側遠離隧道側
由表4可知，臨近隧道結構一側的圍護墻水平
位移小于遠離隧道結構一側的圍護墻水平位移，這
表明當基坑邊緣存在隧道結構時，由于隧道結構的
影響，作用在圍護結構上的土壓力較小，使得臨近
隧道結構一側的圍護墻變形較遠離隧道結構一側
的圍護墻變形小，基坑整體呈現向臨近隧道一側的
變形。
5．2隧道變形計算結果
在基坑施工過程中，隧道結構的變形性狀如圖
6所示，具體位移值如表5所示。
fl遠離基坑側b臨近基坑側
圖6隧道結構位移
Fig．6 Displacement of the tunnel
由表5可以看出，在基坑開挖過程中，隧道結構
發生了朝向基坑一側的變形，且隨著基坑與隧道結
構距離的增大，其變形逐漸減小。根據變形控制標
準，當隧道結構與基坑距離達到2倍隧道直徑時，其
變形即可滿足要求。
5．3 隧道外壁壓力計算結果
在基坑開挖影響下，隧道結構外壁所受的土壓
力荷載如圖7所示，具體壓力值如表6所示。
由圖7和表6可知，由于受到基坑開挖的影響，
隧道結構外壁的壓力值顯著增大，尤其是當隧道結
表5隧道結構位移
Table 5 Displacement of the tunnel
a遠離基坑側b臨近基坑側
圖7 隧道結構外壁土壓力
Fig．7 Earth pressure of the tunnel structure
表6 隧道結構外壁土壓力
Table 6 Earth pressure of the tunnel structure
相對距離
D／m
隧道結構外壁壓力最大值／kPa
遠離隧道側鄰近隧道側
6．0
12．0
15．O
18．O
20．O
141．97
143．73
130．75
139．4l
137．66
221．95
214．75
181．30
167．08
152．35
構與基坑距離為6m時，臨近基坑側的隧道結構外
壁土壓力值增幅達67％，顯然大于規范規定的控制
值(20kPa)。當二者相對距離達到20m時，隧道結
構外壁的壓力值增幅約19．50kPa，基本等同于規范
規定控制值(20kPa)。
這表明在常規基坑支護條件下，當圍護墻與隧
道結構之間距離為20m時，隧道結構的位移和所受
外壁的壓力增幅均可滿足規范規定限制，此時僅需
進行常規的基坑支護設計，即可滿足隧道結構的變
形控制要求。
6基坑剛度加強后計算結果
根據以上分析可知，在常規基坑支護設計條件
下，隧道結構與圍護墻之間的相對距離應≥20m，此
時隧道結構的變形及外壁壓力增值方可滿足規范
要求，且相比位移控制指標，隧道結構外壁壓力增
量是隧道結構安全距離的主要控制指標。
考慮到本工程用地較緊張，若將圍護墻與隧道
結構安全定為20m，顯然浪費過多的地下空間，故下
文擬將隧道與圍護結構間距縮小，而通過增強圍護
萬方數據
李志偉等：既有地鐵隧道與基坑的安全距離研究95
墻及支撐的剛度來滿足隧道結構安全距離控制指
標(即下文中所述的“加強基坑支護剛度”)。
6．1相對距離為6m
當圍護墻與隧道結構間的距離為6m時，擬通
過以下2種方式提高基坑支撐剛度：①圍護墻厚度
不變，增大支撐剛度；②同時增大圍護墻厚度及支
撐剛度，具體計算結果如下。
1)圍護墻厚度不變，支撐剛度增大至IOOMPa
由表7可知，當圍護墻厚度不變，支撐剛度增大
至IOOMPa時，遠離及臨近基坑的隧道結構位移均
可滿足規范控制要求。
表7隧道結構位移及外壁土壓力值
Table 7 Displacement and earth pressure of the tunnel
然而，此時臨近基坑側的隧道結構外壁土壓力
最大值達200．11kPa，增幅顯著大于規范規定控制
值。顯然，盡管支撐剛度增大至IOOMPa時，鄰近基
坑側隧道結構外壁壓力值無法滿足要求。
2)圍護墻厚度增大至1．2m，支撐剛度增大
至300MPa
由表8可知，當圍護墻厚度增大至1．2m，支撐
剛度增大至300MPa，隧道結構位移顯然可滿足規范
控制要求，但此時鄰近基坑側的隧道結構外壁土壓
力最大值仍達161．45kPa，即鄰近基坑側隧道結構
外壁壓力值增幅仍略大于規范規定控制值。
表8 隧道結構位移及外壁土壓力值
Table 8 Displacement and earth pressure of the
tunnel structure
這表明當圍護墻與隧道結構間距為6m時，盡
管隧道結構的變形較易滿足變形控制要求，但隧道
結構外壁壓力值增幅仍較難滿足控制要求。因此，
在該距離條件下，即便花費了極大的基坑支護代
價，隧道結構的安全仍較難得到保證。
結合標準規定，當圍護墻與隧道結構間距為
6m，即圍護墻位于強烈影響區內時，表明當基坑位
于強烈影響區范圍內時，即便基坑支護剛度顯著提
高，仍較難滿足隧道結構安全保護要求。
6．2相對距離為12m
根據以上分析結果可知，當圍護墻與隧道結構
間距為12m時，在常規基坑變形控制條件下，隧道
結構的位移可滿足變形控制要求，而隧道結構外壁
的壓力值是主要的控制指標，為減小基坑開挖對隧
道結構內力的影響，擬將圍護墻厚度增大至1．2m，
支撐剛度增大至300MPa。
當圍護墻厚度增大至1．2m，支撐剛度增大至
300MPa時，鄰近基坑側隧道水平位移為3．04mm，
豎向位移為1．09mm，鄰近基坑的隧道結構位移均
可滿足規范控制要求，但鄰近基坑側的隧道結構外
壁壓力值仍達到160．22kPa，增幅為27．37kPa，增幅
仍略大于規范規定控制值。
因此，當圍護墻與隧道結構之間的距離為12m，
即便增加支護結構剛度可使得隧道結構的位移滿
足控制標準，但隧道結構所受的外壁壓力值較難滿
足控制指標，故當圍護墻與隧道結構間距為12m，即
便花費較大的基坑支護代價，隧道結構的安全仍難
以得到保證。
結合標準規定，當圍護墻與隧道結構間距為
12m時，此時基坑位于顯著影響區內，這表明當基坑
位于強烈影響區范圍內時，即便基坑支護剛度顯著
提高，仍較難滿足隧道結構安全保護要求。
6．3相對距離為15m
當圍護墻與隧道結構間距為15m，通過以下2
種方式提高基坑支撐剛度：①圍護墻厚度不變，增
大支撐剛度；②同時增大圍護墻厚度及支撐剛度。
1)圍護墻厚度不變，支撐剛度增大至280MPa
當支撐剛度增大至280MPa，鄰近基坑側的隧道
結構外壁壓力值增幅約19．95kPa，略小于規范規定
控制值，因此，當圍護墻與隧道結構間距為15m，支
撐剛度增大至280MPa，隧道結構的變形及外壁壓力
值可滿足控制要求。
2)圍護墻厚度增大至1．Om，支撐剛度增大
至150MPa
當圍護墻厚度增大至1．Om，支撐剛度增大至
150MPa時，鄰近基坑側隧道結構外壁壓力值增幅約
為19．58kPa，略小于規范規定控制值。因此，當圍
護墻厚度增大至1．Om，支撐剛度增大至150MPa
時，隧道結構的變形及外壁壓力值均可滿足控制
要求。
因此，當圍護墻與隧道結構間距為15m，可通過
以下2種方式確保隧道結構的安全：①圍護墻厚度
不變，支撐剛度增大至280MPa；②圍護墻厚度增大
至1．Om，支撐剛度增大至150MPa，但此時基坑支護
亦需花費較大代價，方可保證隧道結構的安全。
萬方數據
96 施工技術第46卷
6．4相對距離為18m
當圍護墻與隧道結構間距為18m，擬保持圍護
墻厚度不變，通過增大支撐剛度的方式提高基坑支
護整體剛度。
當支撐剛度增大至120MPa，鄰近基坑側的隧道
結構外壁壓力值增幅約19．86kPa，略小于規范規定
控制值。因此，當圍護墻與隧道結構間距為18m，支
撐剛度增大至120MPa，隧道結構的變形及外壁壓力
值可滿足控制要求。
因此，當圍護墻與隧道結構間距為18m，可僅通
過增大支撐剛度，隧道結構的安全即可得到保證，
此時基坑支護僅需花費較小的代價即可保證隧道
結構的安全。
6．5 小結
1)當圍護墻與隧道結構間距≤12m，即圍護墻
位于隧道結構的顯著影響區范圍內，即便花費極大
的基坑支護代價提高基坑支護剛度，仍較難滿足隧
道結構的安全要求。
2)當圍護墻與隧道結構間距為15m，圍護墻位
于隧道結構的一般影響區范圍內，可以通過單獨增
大支撐剛度或同時增大圍護墻及支撐剛度以滿足
隧道結構的安全保護要求。
3)當圍護墻與隧道結構間距為18m，圍護墻位
于隧道結構的一般影響區的外邊界處，可以通過增
大支撐剛度以滿足隧道結構的安全保護要求。
7 結語
1)在常規基坑變形控制條件下，建議隧道結構
與圍護墻之間的相對距離≥20m，以便保護隧道結
構安全。
2)在加強基坑支護剛度的條件下，隨著圍護墻
與隧道結構間距的減小，基坑支護剛度加強所需代
價將逐漸增大。當圍護墻與隧道結構間距≤12m，
即基坑位于隧道結構的顯著影響區范圍內，即便花
費極大的基坑支護代價提高基坑支護剛度，仍較難
滿足隧道結構的安全要求。而當圍護墻與隧道結
構間距>15m，即基坑位于隧道結構的一般影響區
范圍，基坑支護代價逐漸減小，隧道結構的安全更
易得到保證。
上述結論是針對本項目特定條件得到的，具體
針對某一特定工程，圍護墻與隧道結構間的安全距
離仍應根據具體情況進行分析。同時，當隧道結構
不以隧道外壁壓力值變化作為主要控制指標時，圍
護墻與隧道結構間的安全距離進一步減小，此時基
坑支護的代價更小，基坑支護難度亦更小。
參考文獻：
[1] 張治國，張孟喜，王衛東．基坑開挖對臨近地鐵隧道影響的兩
階段分析方法[J]．巖土力學，2011，32(7)：2085-2092．
[2] 王衛東，沈健，翁其平，等．基坑工程對鄰近地鐵隧道影響的
分析與對策[J]．巖土工程學報，2006，28(S1)：1340-1345．
[3] 蔣利明，周曉軍，莫陽春．基坑開挖對鄰近地鐵隧道的影響研
究[J]．路基工程，2010(4)：194—196．
[4] 吉茂杰，劉國彬．開挖卸荷引起地鐵隧道位移預測方法[J]．
同濟大學學報，2001(5)：531-535．
[5]HWANG R N，DUANN S W，CHENG K H，et a1．Damages to
metro tunnels due to adjacent Excavations[C]／／Proceeding of
TC302 symposium osaka 20 1 1：international symposium on
backwards problem in geotechnical engineering and monitoring of
geo-construction．Osaka．20 1 1：83·88．
[6] 楊德春，劉建國．地鐵隧道附近軟土深基坑設計與施工關鍵
技術分析[J]．建筑結構，2012，42(7)：109—114．
[7] 李進軍，王衛東．緊鄰地鐵區間隧道深基坑工程的設計和實
踐[J]．鐵道工程學報，2011(11)：104—111．
[8] 蔣洪勝，侯學淵．基坑開挖對臨近軟土地鐵隧道的影響[J]．
工業建筑，2002，32(5)：53-56．
[9] 況龍川．深基坑施工對地鐵隧道的影響[J]．巖土工程學報，
2000，22(3)：284-288．
[10] 袁靜，劉興旺，陳衛林．杭州粉砂土地基深基坑施工對鄰近
地鐵隧道、車站的影響研究[J]．巖土工程學報，2叭2，34
(S1)：398-403．
[11] 城市軌道交通結構安全保護技術規范：CJJ／T202--2013
[S]．北京：中國建筑工業出版社，2014．
[12]HANS GEORG KEMPFERT，BERHANE GEBRESELASSIE．
Excavations and foundations in soft soils[M]．Berlin：Springer
Verlag，2006．
[13] 劉國彬，王衛東．基坑工程手冊[M]．2版．北京：中國建筑
工業出版社，2009．
(上接第90頁)
參考文獻：
[1] 北京城建集團有限責任公司．地下鐵道工程施工及驗收規
范：GB5029--1999[S]．2003版．北京：中國計劃出版
社，2003．
[2] 上海市基礎工程公司．建筑地基基礎工程施工質量驗收規
范：GB50202--2002[S]．北京：中國計劃出版社，2002．
[3] 劉波，唐碧波，李家洪，等．武漢綠地中心』J缶江基坑超深地下
連續墻施工技術[J]．施工技術，2016，45(10)：10．13．
[4] 周鵬華．臨江嵌巖地下連續墻止降水及坑外沉降研究[J]．
施工技術，2016，45(1)：33．37．
[5] 黃晨光，陳江偉，鄭承紅，等．武漢綠地中心工程地下連續墻
鋼筋籠吊裝技術[J]．施工技術，2叭5，44(4)：21-22，25．
[6] 王嬡，曲騰飛．地下連續墻施工質量過程控制及滲漏水預防
措施[J]．施工技術，2014，43(s2)：155．157．
[7] 翁厚洋，劉鳳華，馬西峰．超深基坑大深度人巖地下連續墻施
工技術[J]．施工技術，2014，43(11)：115-118．
[8] 祝強．地下連續墻橡膠防水接頭施工技術[J]．施工技術，
2014，43(4)：108-111．

網友評論 more

建筑安全論文最新內容

05-10
